MYH-320C反转式惯性除尘器

 一、反转式惯性除尘器实验原理:

    数据采集反转式惯性除尘器是利用气流方向急剧转变时,尘粒因惯性力作用而从气体中分离出来的原理而设计的。它一般多用于密度大、颗粒粗的金属或矿物性粉尘的处理,对密度小、颗粒细的粉尘或纤维性的粉尘不宜采用。

    其工作原理是含尘气体以一定的进口速度vj冲击到挡板1上,具有较大惯性力的大颗粒d1撞击到挡板1上而被分离捕集。小颗粒d2则随着气流以d2的半径绕过挡板1,由于挡板2的作用,使气流方向发生转变,小颗粒d2借助离心力被分离捕集。如气流的旋转半径为R2,圆周切向速度为vt,这时小颗粒d2受到的离心力与d22·vt2/R2成正比。因此,粉尘粒径越大,气流速度越大,挡板板数越多和距离越小,除尘效率就越高,但压力损失相应也越大。本装置采用回流式的平行百叶窗式除尘器形式(原理示意图如下)。

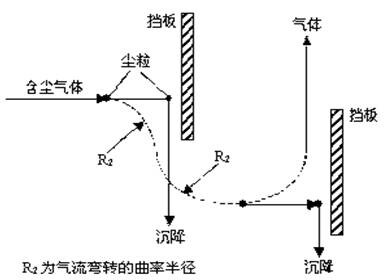

惯性除尘器分离机理示意图

  提高气流速度和减少障碍物宽度,可以提高碰撞分离效果。为了提高气流速度,可在碰撞障碍物前加一层孔板或格栅,使气流形成射流,向障碍物冲击。

二、主要参数:

  1、外形尺寸:长1800mm宽500mm高1500mm

  2、电源电压:220V

  3、功率:1500W

三、主要配置:

  1、微电脑粉尘进

  2、出浓度检测1套

  3、风压检测1套

  4、采用11寸彩色液晶触摸屏1套

  5、数据处理分析系统 1套

  6、通讯接口1只

  7、在线温度湿度检测1套

  8、微型打印机1套

  9、有机玻璃反转式惯性除尘器1套1组

  10、气尘混合器1套

  11、粉尘自动加料设备1套

  12、离心通风机1台

  13、不锈钢风量调节阀 1套

  14、电控箱1只

  15、漏电保护开关

  16、按钮开关

  17、Ø 110PVC连接管路1批

  18、带移动轮子不锈钢支架等组成。


注意事项:

  1、上海茂育公司免费为用户设计反转式惯性除尘器实验设备图纸、并按设备图纸布置施工和安装、调试;

  2、各采购单位收货时请检查反转式惯性除尘器实验设备的货品外观,核实设备的数量,拒收处于受损状态的设备;

  3、凡订购上海茂育公司生产的反转式惯性除尘器实验设备均给予一年免费保修,保修期间设备有任何损坏,我公司均免费维修或更换配件,终身维修设备。

  4、我公司负责安装反转式惯性除尘器实验设备,免费向有关教师培训设备、讲解设备情况及使用方法。

  5、如各采购单位对反转式惯性除尘器实验设备有任何疑问,请致电:021-56311657 ,我们将由专业人员为您提供有关设备的技术咨询。
