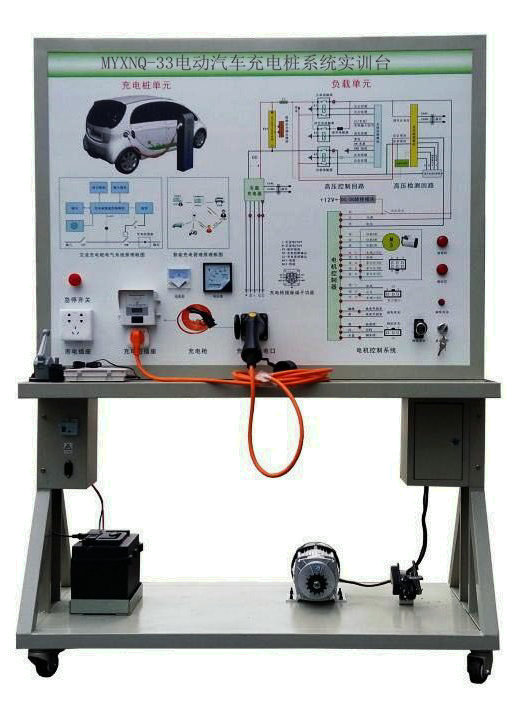

MYXNQ-33电动汽车充电桩系统实验台

电动汽车充电桩系统实验台-完整展示了新能源汽车充电装置系统,全面展示了充电桩的组成、结构、原理、操作及排故障。
二、功能特点:
1、详细的原理框图展示,真实可操作运行的充电系统与电机驱动系统。
2、面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图与工作原理示意图;学员可直观对照电动汽车充电与电机驱动系统结构原理图和实物,认识和分析电动汽车充电与电机驱动系统的工作原理。
3、真实的交流充电桩充电端口,便于学习充电端口管脚定义及作用。
4、面板上安装有点火开关、充电桩分解组件,电机驱动系统组件,电动机控制器,工况指示灯,电源开关,油门踏板,制动踏板,动力电机与电池等模块与操纵开关。
5、示教板面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,示教板底座上配有30cm左右的桌面,方便放置资料、轻型检测仪器等。
6、配套充电桩智能充电卡片、充值软件。
7、安装充电桩的电压表与电流表,同步显示数据。
三、设备
组成:
电动车交流单枪充电桩、智能充电卡片、充值软件、电压显示、电流显示、交流充电桩充电插座/充电枪、蓄电池组、负载单元等组成,可移动的台架。
四、
技术规格:
1、供电电源:AC220V ±10% 50Hz
2、供电电流:最大32A
3、工作温度:-40℃~+50℃
4、外形尺寸:1240×600×1700mm(长×宽×高)
3、设备颜色:标准7032等
4、钢管:40*40*3mm
5、设备机柜:1.5mm冷板冲压成形,背面设置维修门;
6、移动脚轮:100*60mm
五、
实训项目:
1、交流充电桩内部电路原理实训
2、交流充电桩的部件组成及作用实训
3、交流充电桩的操作方法实训
4、操作充电桩对蓄电池充电、蓄电池通过负载放电的全过程实训
5、故障设置、排除思路和方法实训
6、智能充电卡片、充值软件应用实训
六、
基本配置:(每台)
序号 名称 规格型号 单位 数量
1 检测控制面板 装有各种检测端子,彩色电路图和工作原理示意图,1200*900mm 1
2 充电桩组件 国标220V16A,3.5KW 1
3 充电插座与充电枪 国标 1
4 智能充电卡片、充值软件 茂育配套 1
5 电动车电机 48V1KW 1
6 电动车电机控制器 48V1KW 1
7 油门踏板,制动踏板,动力电池组 茂育配套 1
8 模拟指示灯 茂育配套 1
9 操作开关 茂育配套 1
10 直流接触器 茂育配套 1
11 移动台架 1240×600×1700mm (带自锁脚轮装置) 1
12 故障模拟与排除装置 茂育配套 1
13 保险丝盒 茂育配套 1
14 保修卡/合格证 茂育配套 1
15 教师手册 配套 1
