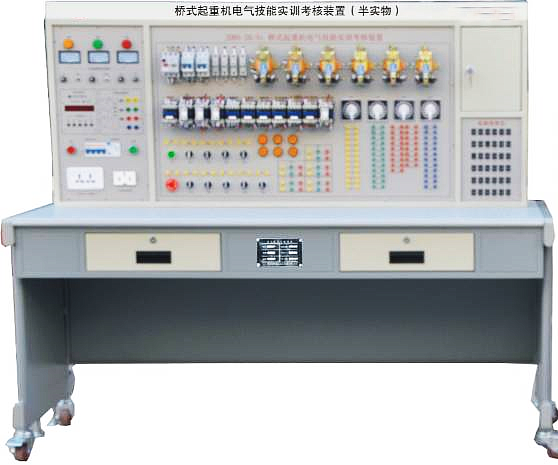

MY-30型桥式起重机电器实验台

桥式起重机电器实验台-是用于课堂演示、机床电气控制原理性操作及实训实习。由于设备均采用工业上通用的电器，因而可作为电工类职业培训的机床电气维修方面的实训装置，同时可作职业资格培训的考核设备。通过本仪器的使用，能提高学生的动手能力，并克服以往只能在实际设备上进行教学，费用高且难以达到教学目的弱点。
一、功能特点
1、本套装置电气部分的操作，能实现30／5 t桥式起重机各种运动控制，它包括：主钩的起吊和下降、副钩的起吊和下降、大车的左右移动、小车的前后移动、主钩起吊和下降调速、副钩起吊和下降调遣、大车及小车移行调速-极限位置限位保护；
2、机床电气线路的所有接点，在装置的面板上都有测试点，便于学员检测故障；
3、智能型故障设置与大屏幕液晶答题器：
操作单元：
操作单元电路板（与显示屏一体）、键盘。
操作单元采用多重保护设计；双电源直流 12V 输入； 128X64LCD 显示；8 路开关量报警输入，最多 48 路继电器控制；
二、技术性能：
1、输入电源：三相四线(380V±10％50Hz)。
2、工作环境：温度-10℃～+40℃，相对湿度<85％(25℃)，海拔<4000m
3、装置容量：<0-2kVA
4、漏电保护动作电：≤30mA；漏电保护动作时间：≤o．1 s
5、控制屏尺寸，1575MM×725MM×1535MM
三、设备配置：

序号	名称	数量	备注
2	30/5T 桥式起重机半实物模型	1台

四、实训项目与目的
1．熟悉常用低压电器的机构、原理
2．通过观察机床模型的运动，了解机床的实际运动
3．了解机庶电器赫q的原理及各种保护装置
4．掌握机床中常见故障的排除方法
五、故障点设置一览表

故障编号	故障现象
1	起重机无法启动
2	副钩不能下降
3	扶沟不能下降
4	小车不能向后
5	打车不能向右
6	副钩不能提升
7	副钩不能提升
8	打车不能向左
9	起重机无法启动
10	起重机无法启动
11	起重机无法启动
12	起重机无法启动
13	起重机无法启动
14	起重机无法启动
15	主钩不能启动
16	主钩不能启动
17	主钩不能启动
18	不能强力下降
19	主钩电动机不能正转
20	主钩不能强力下降
21	制动器(用YA5模拟)不能松开.电阻不能被短接
22	电磁制动器不能松闸
23	主钩调速不正常
24	主钩调速不正常
25	当操作手柄从强力下降5档往回板时,使KM5不能自锁
26	大车不工作
27	主钩不工作

友情提示：
1、设备验收：各采购单位收货时请检查桥式起重机电器实验台的货品外观，核实桥式起重机电器实验台的数量及配件，拒收处于受损状态的桥式起重机电器实验台；
2、设备质保：茂育将为各采购单位提供桥式起重机电器实验台产品指导书和质保期，在质保范围内提供对桥式起重机电器实验台的免费维修，超出条件承诺时提供对设备的有偿维修；
3、设备退换货：各采购单位单方面原因导致的桥式起重机电器实验台选型错误或设备购买数量错误，造成桥式起重机电器实验台的退换货要求，将不被接受；
4、设备货期：对桥式起重机电器实验台的发货期为参考值，如您需要了解桥式起重机电器实验台的精确货期，请与上海茂育公司的销售人员联系；
5、咨询电话：如各采购单位对桥式起重机电器实验台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关桥式起重机电器实验台的技术咨询；
