| 分 项 | 说 明 | |||
|
设备特点 |

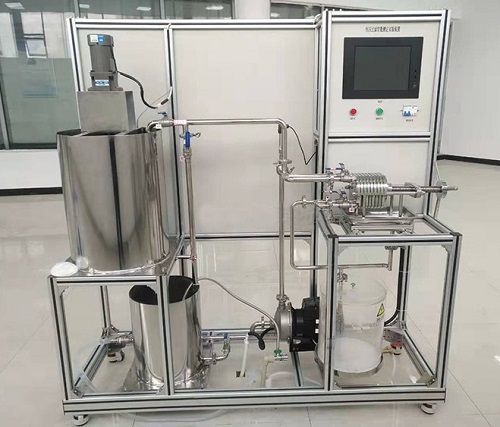

1、整个装置美观大方，结构设计合理，具备强烈的工程化气息，能够充分体现现代化实验室的概念。 2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。 3、整套设备除去特殊材料外均采都用铝合金型材框架，无焊接点，安装拆卸方便，水平调节支撑型脚轮，体现了整个装置的工艺完美性。 4、该实验装置是由过滤板、过滤框组成的小型工业用不锈钢板框过滤机，能完整地体现了板框压滤机的构造和操作流程，采用高压浆料泵将物料注入过滤机，工程化概念强。 5、滤板采用平面螺纹网状形，结构先进，容易清洗，能有效延长各种滤膜的使用寿命。 6、实验系统利用带通讯接口的称重传感器读取对应的瞬时滤液质量，并将滤液质量转换为体积。 7、产品所有密封部件均采用硅橡胶或氟橡胶（耐酸耐碱）密封圈，耐高温、耐腐蚀、无毒、无渗漏，设备采用机械压紧方式，密封性能好。 8、装置设计可360度观察，实现全方位教学与实验。 9、实验除可直接在控制柜进行所有操作外，还可远程至电脑展开智能调节及显示仪表+串口通讯+上位监控计算机模式，配套实验数据采集及数据处理软件。数据可通过U盘导出，可连接打印机打印数据。装置能够实现手动和自动无扰切换操作，并安装安全联锁保护和自动报警装置，保证设备正常安全运行。 |
|||
| 实验目的 |
1、了解板框压滤机的构造、过滤工艺流程和操作方法。 2、掌握恒压过滤常数的测定方法，加深对其的概念和影响因素的理解。 3、学习滤饼的压缩性指数s和物料常数的测定方法。 4、学习用正交试验法来安排实验，达到最大限度地减小实验工作量的目的。 5、学习对正交试验法的实验结果进行科学的分析，分析出每个因素重要性的大小，指出试验指标随各因素变化的趋势，了解适宜操作条件的确定方法。 |
|||
| 设计参数 |
1、板框：过滤面积 0.0245m2。 2、过滤压力：0.1～0.3MPa。 3、过滤常数K: 1.0×10-4—5.0×10-4m3/m2，qe：0.1—0.5，θe：100-400 4、压缩性指数 s ：0.1-0.3，物性常数 k：1.0×10-9--3.5×10-9 5、温度：0--50℃。 |
|||
|
公用设施 |
1、水：装置自带304不锈钢水箱，连接自来水。实验时经高压泵进入过滤器后循环使用。 2、电：电压AC220V，功率1KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。 3、实验物料：固体CaCO3，外配设备：秒表。 |
|||
| 主要设备 |
1、304不锈钢拌浆槽：φ500×600mm。气动拌浆，常压。 2、加压罐：304不锈钢，气动拌浆。 3、304不锈钢板框：共5块，过滤板框过滤截面Φ100mm。 4、有机玻璃滤液桶：φ200×500mm。 5、滤液量采用称重传感器自动测量装置，在一组实验中，可自动采样测量滤液量数据，6、也可通过计量槽测定，计量槽由有机玻璃制成，容积：约15L，配刻度管。 7、调速电机：电压AC220V，功率90W，搅拌器转速：0-200r/min。 8、压力传感器，测量范围：0-0.25MPa，精度0.5级。 9、宇电AI501（带485接口）重量数字显示仪。 10、宇电AI501（带485接口）温度数字显示仪。 11、宇电AI501（带485接口）压力数字显示仪。 12、Pt100热电阻温度传感器 ：0—100℃。 13、不锈钢离心泵：功率750W，最大流量7.2m3/h。 14、电器：接触器、开关、漏电保护空气开关。 15、304不锈钢管路、管件及阀门。 16、304不锈钢仪表柜：测控、电器设备在实验架上。 17、304不锈钢材质框架1600*500*1800mm(长×宽×高) ，带脚轮及禁锢脚。 |
|||
| 测控组成 | 变量 | 检测机构 | 显示机构 | 执行机构 |
| 板框进口压力 | 压力传感器 | 数字显示仪表，精度：0.5%FS | 调压阀（手动） | |
| 滤液体积 | 称重传感器 | 数字显示仪表，精度：0.5%FS | 无 | |
| 过滤时间 | 时间控制器 | 上位机采集 | 无 | |
| 温度 | PT100铂电阻 | 数字显示仪表，精度：0.5%FS | 无 | |
| 软件组成 | 模拟模块：高达16位分辨率，RS485通讯模式；功能：温度、重量、时间、压力等模拟量信号采集。配数据采集软件一套，在线工业组态软件一套。 | |||
