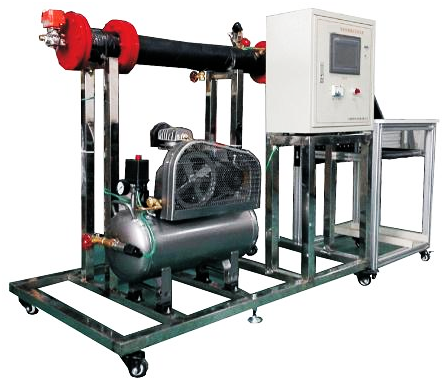

MYHG-20往复式压缩机性能测定设备

往复式压缩机性能测定设备-采用往复式活塞空压机为实验对象,对其进行出厂实验、性能实验以及变工况实验,直观的了解空压机原理、结构、运转、试验过程、性能参数和自动检测的方法及手段,可以作为高校本科生、硕士生、博士生培养使用的基础实验平台,也可作为科研、教学和委托检测的专业试验设备。
一、装置功能:
1、置结构紧凑,抗干扰能力强,振动小,噪声低,适合实验室布局。
★2、采用高频采集卡和计算机(计算机用户自配)相结合的测控系统,编程灵活、易于操作、性能可靠,采用集中管理、分散控制的模式,人机交流简便,并能实时检测系统运行数据。
3、采用喷嘴法测量空压机的排气量,提高检测精度。
4、采用电动阀等智能设备控制系统变量,自动控制,操作方便。
5、移动方便:装置配有四个万向轮,可方便移动。
6、装置必须符合国家空压机性能测试相关标准。
7、至少应由不锈钢框架、实验台本体、加压系统及恒温系统等下列模块组成。
二、装置组成:
序号 模块名称 基本配置 数量
1 触摸屏控制箱 控制箱面板采用铝质凹字术制作(嵌入式触摸屏7寸) 1套
2 实验对象 往复式活塞空压机:单相风冷式;排气量:0.036m3/min;功率:0.75kW;气缸直径:51mm;活塞行程:38mm;转速:1220rpm;额定排气压力:0.7MPa 1台
3 汽路循环系统 储汽罐 1个
排气减压装置 1套
消声器:安装在排气阀后,降低噪声 1个
电动阀 1个
安全阀 1个
排污口:储汽罐排除凝结水等 1个
9 测量显示装置 温度传感器:Pt100铂热电阻,测温范围:0至200℃ 1个
高频动态压力传感器:量程:-100kPa~1MPa,频响范围:0~100kHz,精度:0.25级 1个
空压机专用压力传感器:量程:0~16bar,输出信号:4~20mA 1个
差压传感器:量程:0~500Pa,输出信号:4~20mA,数量:1个 1个
喷嘴流量计:最大流量:4m3/h,常用流量:2.2m3/h,最小流量:0.8m3/h,工作压力:0.8MPa,工作温度:60℃ 1个
电量采集变送器:测定电动机的电压和电流4-20ma 1个
测试软件:在线监测及稳态分析,压缩机排气量、功率计算软件;任意时刻封闭示功图绘制、打印等功能 1套
数据采集卡:100K采样率 1套
电动机转速传感器4-20MA 1套
数据采集模块,, 1套
电脑桌铝型材500*500*1200 1张
20 不锈钢框架 使用304不锈钢框架,其中不锈钢框架底部装有万向轮,便于移动和固定,有利于实验室的布局1400*800*1500 1套
21 实验指导书 上海茂育配套 1套
