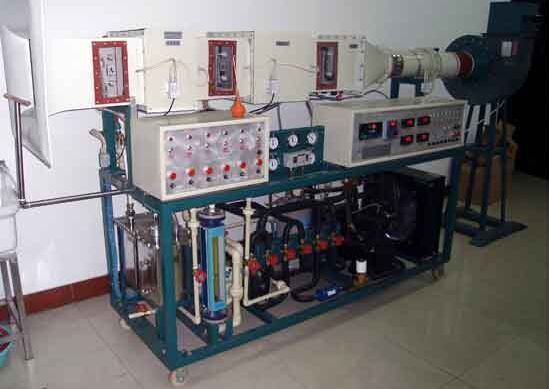

换热综合实验装置结构及说明
空调换热设备综合实验装置集直流空调,制冷压缩机性能,制冷热泵,表冷器性能,加热器性能于一体,可进行空气的加热,加湿,冷却,干燥,蒸发器,冷凝器进行换相,可测出各点温度、湿度、压力、风量、水流量及功率,计算出制冷量、功率、制冷系数、效率、并进行热平衡计算。技术先进、测试精度高,可以实现多个实验项目,既可以用于教学、科研,又可以按照国家标准测试空调产品的热工性能。数据采集系统自动采集、在线计算、显示与存储,经过使用,收到良好的教学效果。
二、空调制冷换热综合实验装置实验目的:
1、用于直流空调过程演示。
2、通过实测的温度、压力、风量,计算出空调过程热量及热平衡误差。
3、通过实验测得的风量、压力、功率等参数,测定制冷压缩机性能。
4、通过改变风量、温度、流量工况、测定换热器(加热器、表冷器)性能实验。
三、主要配置:制冷压缩机组,冷凝器,蒸发器,离心风机,电热加湿装置,一次、二次加热装置,数显温度仪表,压差计(±100),超压保护装置,压力表(-0.1-2.5 Mpa),转子流量计,热电偶,电流表,电压表,风量测量装置(笛形管),不锈钢台架及控制屏等。
四、技术参数:
1、工作电源:380V 5KW
2、工作环境:温度-10-55℃
3、环境湿度:相对湿度<85%(25℃)
4、外形尺寸:3800×1500×800mm
