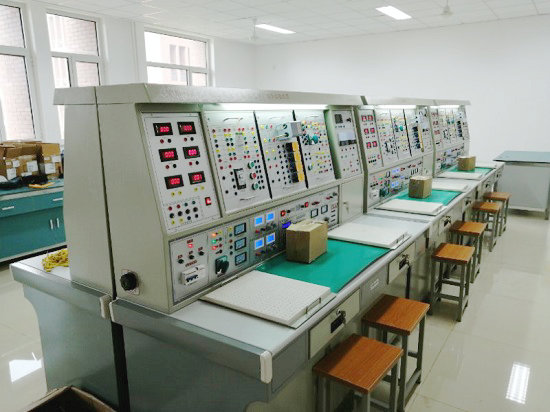

模电.数电综合实验台操作说明

模电.数电综合实验台操作说明
1、A单元为数显测量电表，根据实验内容选择相应测试表。
2、B单元为四路电流测量插座，根据实验电路与专用测试插头线配合，实现一表测量多支路电流。
3、C单元为功率因数表，电工实验中测量电路功率因数。
4、D单元由一只中立式的100微安测式表和一只10毫安测试表组成。
5、E单元为单相变压器，功率为100W(220V/110V+36V)。
6、F为日光灯实验和照明单元，镇流器、启辉器、日光灯都已装在实验屏内，通过“照明”与“实验”开关选择用途。
7、G单元为三相四线电源输入指示、安全保护、电源控制部分，输入指示灯亮，说明外部输入电源已与本实验台接通，把电源总开关往上拔，三相四线电源既向输出口及实验台内部提供电源，该单元保险管熔断电流为2A。
8、H单元为固定三相四线电源输出口，即任何二只红接线柱输出口输出380V交流电源，任一只红接线柱与N接线柱组成输出口输出220V交流电源。绿色0/1开关控制三相电源输出，开关打至“0”关断三相输出电源，打至“1”开通三相输出电源。
9、I单元为三相可调电源输出部分。输出线电压由三只交流电压表指示，调节旋钮位于实验台左侧部，顺时针调节电压升高，反之降低，注意调节旋钮时要轻、慢。
10、J部分为双路直流稳压电源，二路电源互相独立，每路电压0〜30V连续可调，采用多圈电位器调节，可非常方便。准确地调节0〜30V之间某一电压，由数字表指示当前工作电流和电压值。电压调节至最高或最低位置时，调节速度要慢，以免使电位器调过了极限而损坏。
11、K单元为电源开关，共控制J、M、N、0、P、Q单元的工作。
12、L单元为三位七段译码器，其+5V工作电源及数据输入口专用连接线随机已配备，连接线特点为一端是手枪式叠插头（使用时，插入小孔后顺时针压旋一下，接触才良好，完成实验后逆时针旋一下才容易拔出），另一端为香蕉插头。
13、M单元为低压变流输出部分，能提供3〜24V低压交流电源，由波段开关选择输出值，电流表指示工作电流。
14、N单元为+5V直流稳压电源，为低功耗数字电路等实验电路提供固定+5V电源。
15、0单元为音频功率放大器，输人音频电压小低子2mV，输出功率不小千1W,音量可调，实验台内有喇叭。它用干放大电路扩音，也可作信号寻迹仪器使用。
16、P为单次脉冲源：输出正脉冲，负脉冲，按一次“脉冲按钮”输出一个脉冲波。
17、Q为DDS函数信号发生器操作说明

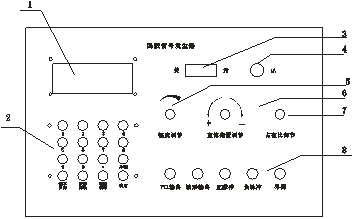

A、DDS函数信号发生器面板说明

1)、液晶显示屏，用于显示设置频率、输出波形类型、衰减幅度、外测频率等。
2)、数字键盘及功能键盘，用于设置输出频率的数字输入、波形选择、幅度衰减调节、外测信号控制等功能。
3)、电源开关，控制函数信号发生器的工作电源。
4)、函数信号发生器电源保险，过流电流为1A。
5)、幅度调节电位器，用于调节输出波形幅度，幅度最大可达20V峰峰值。
6)、直流偏置调节，用于调节方波的直流偏置，该电位器是带开关电位器，调节直流偏置时应拉开后进行调节，如不需要请不要拉开次开关。
7)、占空比调节电位器，用于调节方波的占空比。
B、操作说明：
1）打开电源开关，液晶屏显示如下：

F代表频率
00001000.0Hz代表输出频率为1KHz
WAVE代表波形类型
Sin代表正玄波
-60DB代表波形处于60DB的衰减状态。
2）、幅度衰减按钮，用于调节幅度的衰减幅度，在初始状态处于-60DB的衰减，按一次出现0DB，处于没有衰减状态，在按一次为-20DB，在按一次为-40DB，再按一次为-60DB，按照此循环顺序进行信号的衰减。
3）、波形切换按钮，用于切换输出波形转换，初始状态下为”Sin”代表输出波形为正玄波，按下一次显示“WAVE:Tri”输出为三角波，再按一次显示“WAVE:Rcet”输出波形为方波。按此循环顺序进行波形的切换。
4）、频率设定：通过数字键盘进行设置如设置输出频率为100Hz，按照如下操作
在数字键盘上按照顺序按下一下按钮“1”、“0”、“0”、“.”、“0”。此时输出频率即为100Hz。显示如下图：

5）、外测按钮：初始状态下，或在正常信号输出状态下，轻按一次“外测”，液晶屏显示如下：

COUNTER代表现在函数信号发生器处于外测信号状态下，F=00000000.0Hz代表外测频率为0Hz。
再轻按“外测”函数信号发生器有回到初始状态下，或在正常信号输出状态下。
6）、幅度调节电位器，用于调节输出信号的幅度，按照面板上箭头进行调节即顺时针调节，信号幅度从小往大进行调节。
7）、直流偏置调节，用于调节方波的直流偏置，该电位器是带开关电位器，调节直流偏置时应拉开后进行调节，如不需要请不要拉开次开关。
8）占空比调节电位器，用于调节方波的占空比。此调节旋钮有中间位置，可以分别调节正负半周的信号占空比。
9）TTL输出：用于输出“TTL”信号，信号频率和设定频率对应。
10）、波形输出：用于输出信号发生器当前状态下信号的输出口。
11）、正负脉冲输出：函数信号发生器处于非外测的状态下，每按数字键“1”一下就会分别对应输出端口输出一对正负脉冲信号。
12）、外测信号端口，作为外部信号的输入口。
注意事项：
1、实验准备工作就绪后教师方可向学生输送电源。
2、该实验台虽然有多级保护装置，但在操作过程中不允许短路各输出电源，对于使用强电必须注意安仝，并认真认淸零线、地线，应接好用电器，后合上电源总开关，以防人身及设备的安全。
3、实验屏中部为实验挂箱放置位置，根据实验内容放罝相应挂箱，挂箱放置要轻放，避免碰撞。
4、测量各支路电流时，应先选择量程大的电流表，然后根据实验情况换量程小的合适电流表, 使测量结果误差尽量小。
5、实验结束后元件盒、元件储存板及实验挂箱应放回原处，以便下次再用。
