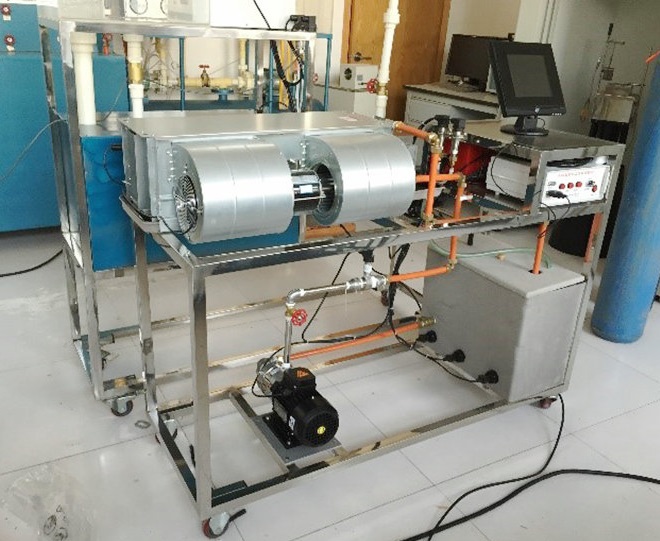

风机盘管热工性能试验装置

一、MYCN-24B 风机盘管热工性能试验装置是一种用于能源科学技术、土木建筑工程领域的物理性能测试实验设备

二、测试项目
1、盘管进水温度、出水温度
2、盘管进水压力、出水压力
3、盘管风机进口空气温度、出口空气温度
4、盘管风机风速
5、水流量
三、主要配置及参数
1、风机盘管机组： 1套
额定供冷量3800W
额定供热量6300W
循环风量：680m3/h
电源：220V  50Hz
输入功率：55W
风速可调
2、加热器： 1000W  3组
3、加热水箱：不锈钢  厚度2mm
4、热水泵：变频  220V 50Hz  最大流量4.2L/h 扬程15米
5、流量传感器： 工作压力：6.3MPa  流量范围：0.1-0.6m3/h
6、压力传感器：  2只
7、温度传感器：  18B20  4套
8、嵌入式一体化触摸屏，MCGS嵌入式组态软件，具备强大的图像显示和数据处理功能。（实时显示测量参数）
9、实验台：移动式不锈钢实验台   尺寸：1600×600×800cm
10、材质：不锈钢30×30mm 厚度1.5mm
11、外形尺寸：1600×600×1300cm
