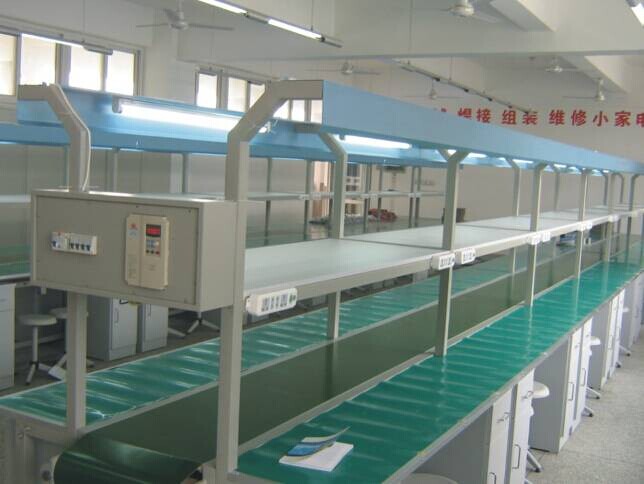

皮带传送焊接调试生产线

  一、概述
MY-116B 皮带传送焊接调试生产线可完成电子产品生产流水线中电子产品的安装、焊接、调试、检测、输送等工序，既可以运送散状物科，也可以运送小批量成品，工作过程中噪音较小，实用可靠，能够体现工厂现场生产的真实性；使学生掌握生产线流水化作业的基本技能，缩小专业教学与工厂实际生产的差距。适用于各类职业院校及技工学校对《电子工艺》等相关课程的教学实训。

二、技术性能：
1、输入电源：三相四线（或三相五线）～380V±10% 50Hz
2、工作环境：温度-10℃～+40℃， 相对湿度≤85%（25℃） 海拔＜4000m
3、装置容量：≤1kVA
4、每条生产线外形尺寸：10000mm×1300mm×2000mm（共20组）
三、系统配置：
皮带传送生产线由传送系统、实训挂箱、实训工具等组成。
（一）传送系统
1、动力系统：
1) 传输动力由蜗轮蜗杆减速器（80型，减速比为1:60）、0.75kW变频电动机和变频器组成，传输速度在0.1～3m/min内可调。
2) 电力控制系统安装在线体前端，内部装有热继电器，防止动力过载；装有交流接触器用来控制流水线的电源，并有相应的按钮和指示灯，工作状态指示一目了然；装有漏电保护器，防止过流、短路等异常现象发生，具有可靠的动力过载和漏电保护功能。
2、输送系统：
1) 主要由输送带、主动滚筒、从动滚筒、输送滚筒等组成，所用滚筒均采用镀锌处理工艺。
2) 输送带采用绿色防静电耐磨皮带，皮带两边采用不锈钢作为护边，采用输送滚筒作为传输皮带的导轨。
3) 整条皮带输送生产线中输送带的长度为11000 mm，宽度300 mm。
3、实训台：
1) 采用分节结构，双面对座1组1工位，两边工作台面宽度为400mm。
2) 整条生产线单面共计11组，双面共计22组。
3) 在输送带上方设有一层框架，第一层为220V电源盒，并在实训箱上配有型材，可以放置实训仪器， 配有四个PVC夹板，用来夹放相关实训资料。
4) 工作台面采用木制压层板，表面铺有防静电桌垫，不易损坏，边体采用铝合金包边。
5) 线体支架采用40mm×40mm的国标方管。
6) 工作台面离地高度为700mm，工作台下方有4个高度可调的紧固脚，用于调整工作台面的平整度。
4、工位配置：
1) 30W日光灯，用于照明，每工组一支，保证充足光源。
2) 每组顶部提供电风扇1只。
3) 每组提供多路路220V交流电源，为外配仪器和实训挂箱提供工作电源。
4) 每组配有1个独立抽屉和柜子，可分工位存放工具或实训板。
（二）工具套件：
MF-47万用表1只、剥线钳1把、尖嘴钳1把、斜口钳1把、大小 + 字螺丝刀各1把、大小-字螺丝刀各1把、镊子1把、剪刀1把、烙铁1把、吸锡器1把、热台拨放台1台、放大镜台灯1只、焊锡丝、松香若干。
