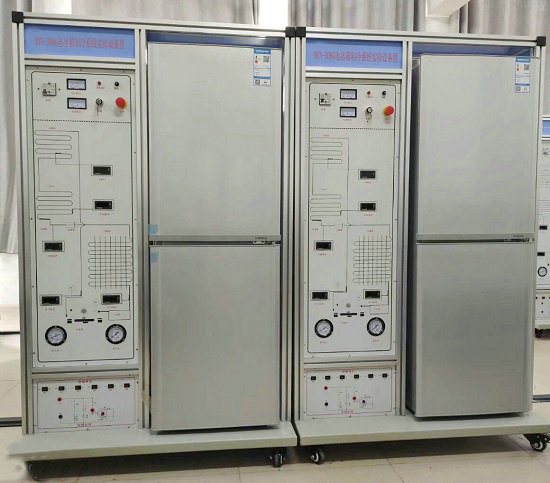

电冰箱制冷系统实训装置

一、电冰箱制冷系统实训装置-产品概述：
   电冰箱制冷系统实训装置是按照职业教育的教学和实训研发的产品，适合高职院校、职业学校的制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工等的实训教学课程。

二、产品特点：
1、实训装置采用真实的直冷式双门电冰箱系统，直观展示了直冷式双门电冰箱的系统结构、工作原理，可以清楚的看到制冷循环系统结构，并配有真空压力表、温度表等，便于教学演示讲解及学生对课本知识的理解掌握。
2、整套电冰箱系统真实完整，结构清晰、紧凑，与实际冰箱制冷系统、电气系统一致。同时可满足对直冷式电冰箱实训的。
3、系统采用真实的制冷机组（压缩机、铝复合板吹胀式蒸发器、钢丝式冷凝器、温控器等）满足实训教学。
4、可模拟故障设置，学生根据工艺分析故障可能产生的原因，确定故障发生的范围，并进行排故有利开展技能鉴定、考核工作。
三、技术参数：
1、电源：AC220V±10%50Hz
2、额定输入功率：400W
3、电冰箱总有效容积：215升
4、额定输入电流：1A
4、制冷剂：R600a
5、外形尺寸：1200×800×2000mm
6、安全保护：具有过压、过流、过载、漏电保护措施，符合国家相关标准。
7、环保：材料选用符合国家相关环保标准
四、电冰箱制冷系统实训装置-基本功能：
1、采用真实的电冰箱作为教学、实训、考核对象，使学生能够了解和掌握实际冰箱制冷系统的结构、工作原理及维修技能；
2、制冷系统检测分为温度和压力两个部分；
1）压缩机出口温度；
2）冷凝器出口温度；
3）压缩机进口温度；
4）冷藏室温度；
5）冷冻室温度；
6）冷凝器出口压力；
7）压缩机进、出口压力；
五、配置清单：

序号	名称	主要技术指标	数量	单位	备注
1	电冰箱制冷系统考核台台架		1	套
2	电冰箱制冷系统流程板		1	块
3	电冰箱		1	台
4	温度表	XMZF（H）－600	5	只	数显
5	压力表	MF－35	3	只	带油，指针式
6	电压表	NF300	1	只	数显
7	电流表	NF300	1	只	数显
8	电磁阀	FDF8	4	只
9	储液罐		1	个
10	冰箱制冷流程板		1	块
11	制冷教学软件		1	套
12	专业维修工具		1	套

六、实训项目
1、常握实际冰箱制冷系统的结构、工作原理及维修技能；
2、制冷系统的检测
3、故障点的查找及排除
4、制冷系统制冷剂过多故障；
5、制冷系统毛细管脏堵塞；
6、制冷系统冷凝器出口堵塞；
7、制冷系统高压低压串气故障；
8、制冷系统回气管堵塞；
9、制冷系统制冷剂过少故障；
