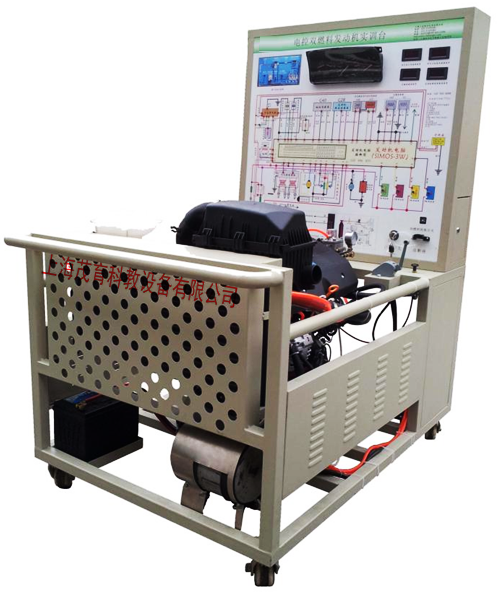

MYQ-34捷达发动机实训台



捷达发动机实训台-是配合大中院校、部队、汽修等专业的汽车培训技能之用,该设备采用电控汽油发动机总成及运行附件的固定台架和运行检测控制面板台架两部分组成。发动机可进行起动、加速、减速等正常工况的实践操作,真实展示电控汽油发动机的组成结构和工作过程。
通过发动机实训台的演示,可清楚了解内部的结构与功能,便于学生较快地掌握发动机的构造和原理,提高学生对发动机的初步认识,使学生了解发动机起到更直观更深入的教学目的,是各汽车学校对发动机理论和维修实训的理想的教学设备。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。

二、功能特点:
1、真实可运行的电控汽油发动机,充分展示电控汽油发动机的组成结构和工作过程,发动机可进行起动、加速、减速等正常工况的实践操作。
2、实训台由发动机总成及运行附件的固定台架和运行检测控制面板台架两部分组成。
3、实训台面板上绘有彩色UV平板喷绘电路图,学员可直观对照电路图和发动机实物,认识和分析控制系统的工作原理;面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色系统电路图。
4、实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号,如电阻、电压、电流、频率信号等。
5、设备检测面板正前方底座上配有20cm的钢制台面,方便放置资料、检测仪器等。
6、实训台面板上安装有汽车仪表、燃油压力表、真空压力表,可实时显示发动机转速等参数变化;
7、实训台安装有诊断座,可连接专用或通用型汽车解码器,对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
8、实训台配备有电源总开关、防护保护装置。
9、实训台底座采用钢结构焊接,正前方/两侧焊接圆形护手杆,表面采用喷涂工艺处理,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。
三、
技术规格:
1、工作电源:直流12V(蓄电池:60AH 12V)
2、燃油标号:依发动机型号
3、油箱容积:10
4、工作温度:-40℃~+50℃
5、钢管:40*40*3mm
6、面板机柜:1.5mm冷板冲压成形,背面设置维修门;
7、移动脚轮:120*80mm
8、外形尺寸:1500×1000×1700mm
四、
本配置(每台):
序号 名       称 规格型号 单位 数量
1 检测控制面板带面板柜 装有各种检测端子以及彩色电路图(950*900*4mm铝塑板) 1
2 发动机控制电脑(ECU) 原车 1
3 油门控制装置 原车 1
4 发动机总成(包括附件) 原车, 1
5 进、排气管 原车 1
6 水箱、副水箱与水管 原车 1
7 冷却电子风扇 12V,80W 2
8 组合仪表 原车 1
9 诊断座 原车 1
10 点火开关总成 原车 1
11 燃油压力表 0-10kg/cm2 1
12 真空压力表 0-76in.Hg 1
13 不锈钢燃油箱 10L 1
14 汽油泵(含汽油泵插头) 茂育配套 1
15 蓄电池 12V 65Ah 1
11 线束 茂育配套 1
12 继电器 含:起动继电器、油泵继电器、冷却风扇继电器等 1
13 保险丝与继电器一体盒 茂育配套 1
14 电源总开关 50A 1
15 钢制移动台架(带自锁脚轮装置,面板柜与底座,两侧防护网板) 1500*1000*1700mm(长*宽*高) 1
16 执行器与传感器显示的数显表 茂育配套 1
17 执行器显示的发光二极管 茂育配套 1
18 空气滤清器总成带进气管 原车 1
19 三元催化器 带全新消声器 1
20 故障模拟与排除装置 茂育配套 1
21 设备教师手册 茂育配套 1
22 设备合格证、保修卡 茂育配套 1

友情提示:
1、设备验收:各采购单位收货时请检查捷达电控汽油发动机实训台的货品外观,核实捷达电控汽油发动机实训台的数量及配件,拒收处于受损状态的捷达电控汽油发动机实训台;
2、设备质保:茂育将为各采购单位提供捷达电控汽油发动机实训台产品说明书内的质保条件和质保期,在质保范围内提供对捷达电控汽油发动机实训台的免费维修,超出条件承诺时提供对实训台的有偿维修;
3、设备退换货:各采购单位单方面原因导致的捷达电控汽油发动机实训台选型错误或捷达电控汽油发动机实训台购买数量错误,造成捷达电控汽油发动机实训台的退换货要求,将不被接受;
4、设备货期:对捷达电控汽油发动机实训台的发货期为参考值,如您需要了解捷达电控汽油发动机实训台的精确货期,请与上海茂育的销售人员联系;
5、
咨询电话:如各采购单位对捷达电控汽油发动机实训台有任何疑问,请致电:021-56311657 ,我们将由专业技术人员为您提供有关捷达电控汽油发动机实训台的技术咨询。
