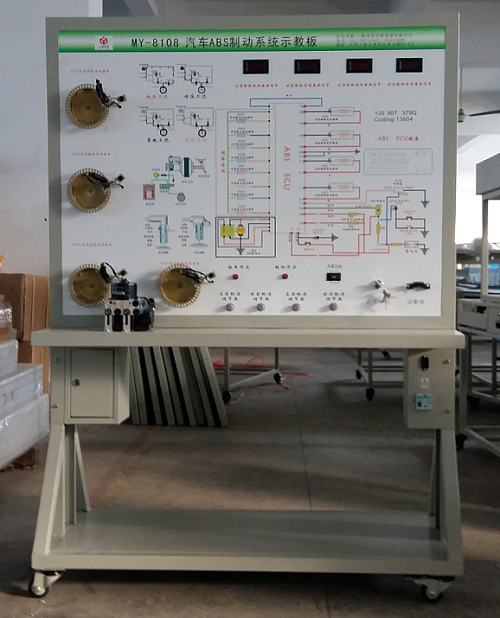

MY-8108大众汽车ABS制动系统示教板

大众汽车ABS制动系统示教板-采用全新大众帕萨特B5 ABS制动系统实物制作，充分展示ABS制动系统的组成结构和工作过程，适用于学校对ABS制动系统理论和维修实训的教学需要。
本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、功能特点：
1、真实可运行的ABS制动系统，充分展示ABS制动系统的组成结构和工作过程。操作控制各类开关，可演示动ABS制动电控系统（电磁阀工况等）工作过程。
2、示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照电路图和实物，认识和分析动变速器电控系统的工作原理。
3、示教板面板上安装有检测端子，可直接在面板上检测ABS制动系统电路元件的电信号，如电阻、电压、电流、频率信号等。
4、设备安装有诊断座，可连接专用或通用型汽车解码器，对ABS制动系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
5、设备面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷塑工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、检测仪器等。
6、设备工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
三、技术规格：
1、外形尺寸：1240×600×1700mm(长×宽×高)
2、外接电源：AC 220V±10% 50Hz
3、工作电压：DC 12V
4、工作温度：-40℃～+50℃
5、颜色：7032
6、钢管：40*40*3mm
7、机柜：1.5mm冷板冲压成形，背面设置维修门；
8、移动脚轮：100*60mm
四、基本配置(每台)：

序号	名  称	规格型号	单位	数量
1	检测控制面板带面板柜	装有各种检测端子以及彩色电路图和工作原理示意图（面板：1200*900*4mm)	套	1
2	ABS制动系控制电脑(ECU)	原车	套	1
3	点火开关	茂育	个	1
4	诊断座	原车	个	1
5	ABS泵总成	原车	个	1
6	ABS指示器	原车	套	1
7	主继电器	原车	个	1
8	可调节车轮转速装置（带传感器）	茂育	个	4
9	直流电机装置	茂育	个	4
10	刹车开关	茂育	只	1
11	电源变压器	茂育	套	1
12	漏电保护开关及附件	茂育	套	1
13	移动台架(带自锁脚轮装置)	1240×600×1700mm(长×宽×高)	台	1
14	故障模拟与排除装置	茂育	套	1

---
