MYXNQ-25B丰田普锐斯混合动力系统实验台

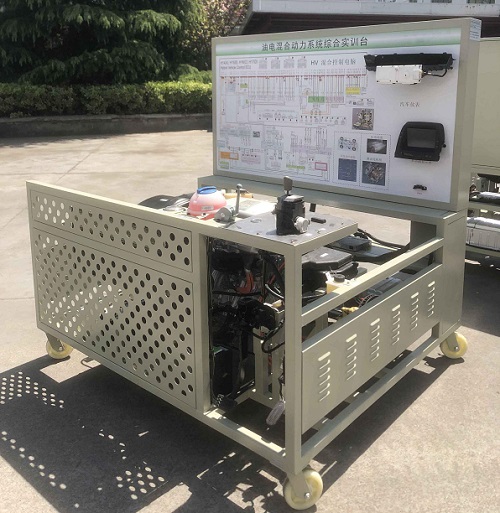

丰田普锐斯混合动力系统实验台-采用翻新丰田普锐斯原车油电混合动力发动机和电子传动桥为基础,可对发动机和电子传动桥进行起动、加速、减速等工况的实践操作,真实展示油电混合动力发动机的组成结构和工作过程。
适用于各类院校对油电混合动力发动机和维修实训的教学需要。
二、
功能特点:
1、真实可运行的油电混合动力发动机,充分展示油电混合动力发动机的组成结构和工作过程。
2、实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图;学员可直观对照电路图和油电混合动力发动机实物,认识和分析控制系统的工作原理。
3、实训台面板上安装有汽车仪表和多功能显示屏,可实时显示动力传递过程、车速等、电控系统故障指示灯等参数变化。
4、实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元、自动变速器、混合动力单元、电源控制单元管脚的电信号,如电阻、电压、电流、频率信号等。
5、实训台安装有诊断座,可连接专用汽车解码器,对发动机、自动变速器、混合动力、电源等电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
6、设备检测面板正前方底座上配有20cm的钢制台面,方便放置资料、检测仪器等。
7、实训台配备有油门控制装置,可方便对发动机加速减速。
8、实训台配备有电源总开关、水箱防护罩、飞轮防护罩等安装保护装置。
9、实训台底座采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。
三、
技术规格:
1、外形尺寸:1740×1400×1700mm(长×宽×高)
2、工作电源:直流12V
3、燃油标号:依发动机型号
油箱容积:10L
4、工作温度:-40℃~+50℃
5、颜色:7032
6、钢管:40*40*3mm
7、面板机柜:1.5mm冷板冲压成形,背面设置维修门;
8、移动脚轮:120*80mm
四、
基本配置(每台):
序号 名       称 规格型号 单位 数量
1 检测控制面板 装有各种检测端子以及彩色电路图 1
2 组合仪表 原车 1
3 发动机控制电脑(ECU) 原车 1
4 自动变速器控制电脑(ECU) 原车 1
5 混合动力控制电脑(ECU) 原车 1
6 蓄电池控制电脑(ECU) 原车 1
7 电源控制电脑(ECU) 原车 1
8 防盗控制电脑(ECU) 原车 1
9 空调控制电脑(ECU) 原车 1
10 网关(ECU) 原车 1
11 多功能显示屏 原车 1
12 诊断座 OBDⅡ 1
13 一键起动开关 原车 1
14 钥匙插槽 原车 1
15 智能钥匙 原车 1
16 变频器 原车 1
17 高压蓄电池 原车 1
18 高压电缆 原车 1
19 P档开关 原车 1
20 电子传动桥 原车 1
21 半轴刹车系统 原车 1
22 燃油压力表 0-10kg/cm2 1
23 真空压力表 0-76in.Hg 1
24 发动机总成 INZ-FXE 1
25 燃油箱 10L 1
26 汽油泵(含汽油泵插头)   1
27 油门控制装置 原车 1
28 进、排气管 原车 1
29 水箱(含保护罩) 配套 1
30 冷却电子风扇 12V,80W 2
31 备用蓄电池 12V 65Ah 1
32 继电器 含:起动继电器、油泵继电器、冷却风扇继电器等 1
33 保险丝盒 配套 1
34 电源总开关 50A 1
35 故障设置和考核系统 配套 1
36 移动台架(带自锁脚轮装置) 1740×1400×1700mm(长×宽×高) 1
37 教师手册 茂育配套 1
38 合格证与保修卡 茂育配套 1
