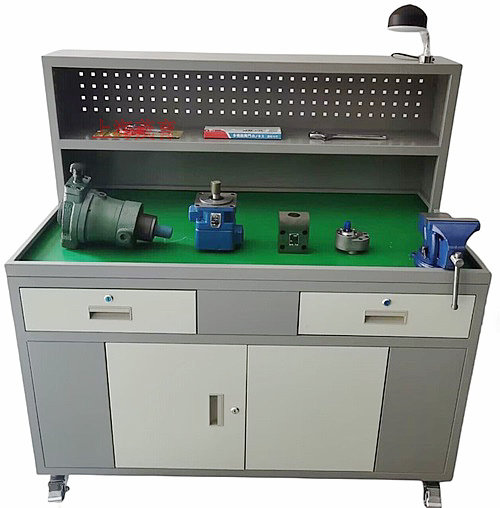

MYYA-31B液压与气动拆装维修实训装置

液压与气动拆装维修实训装置概述
该实训台配置各种液压泵、液压控制阀和液压缸、气缸、电磁阀、气控阀及各种控制阀等元件及相关工具，通过对液压与气动元件的拆装实训，观察及了解各零件在液压与气动元件中的作用，加深学生对液压与气动元件结构及工作原来的了解。并能对液压与气动元件的加工及装配工艺有一定的认识，适合各职业院校机电类专业"液压传动"、"液压与气压传动"等课程的实训教学需要。 二、技术参数
1、交流电源：单相AC 2200 V±10% 50Hz；
2、相对温度：-10～50℃；
3、相对湿度：＜85%（25℃）
4、外形尺寸：约120×620×1250cm
5、整机功耗：≤1.0 kVA；
6、实训台：采用钣金结构设计，表面为双层亚光密纹喷塑工艺处理，台面采用下凹设计，增加台虎钳，以及绝缘防滑垫，同时为液压阀拆装时提供一个良好的接油、防震平台。
7、控制屏：采用钣金结构设计，表面为双层亚光密纹喷塑工艺处理。装置配套装有台灯照明及交流电源插座，能为操作提供一个明亮的工作环境。
8、平台配置专业级数据模拟系统，可进行数据信号模拟生成，可配置模块含有源无源电流输出、电压模拟、频率模拟、电流电压，电压电流误差值≤0.012。
三、功能特点
1、可以对工业液压元件进行拆装实验。
2、为减小拆装时的碰撞而引起的噪音，在台面上铺设有防静电皮垫。
3、台面上还设有小元器件盒，以防止零件的丢失。
4、设计了一块拆装垫块防止拆装时损坏桌面。
5、设有抽屉、日光灯、交流电源插座。
6、实训桌采用金属框架制作，表面为双层亚光密纹喷塑工艺处理。
四、实训项目
1、油泵拆装实训
2、液压油缸拆装实训
3、方向阀拆装实训
4、压力阀拆装实训
5、流量阀拆装实训
6、气缸拆装实训
7、手动换向阀拆装实训
8、电磁阀拆装实训
9、气控阀拆装实训
10、各种气控阀拆装实训
五、配置清单

序号	元件名称	规格／型号	数量	单位
1	实训装置	120x620x1250cm (铁质双层亚光密纹喷塑结构)	台	1
2	齿轮泵	BB-B6	台	1
3	直动式溢流阀	P-B10	只	1
4	先导式溢流阀	Y-10B	只	1
5	减压阀	DR10-4-5X10Y	只	1
6	节流阀	DVP6	只	1
7	调速阀	2FRM5-31B/15QB	只	1
8	液控单向阀	SV10PA1-30	只	1
9	三位四通换向阀	4WE6E61B/CG24N9Z5L	只	1
10	单杠双作用液压缸	MOB40-200	只	1
11	单作用气缸		只	1
12	双作用气缸		只	1
13	减压阀	带压力表	只	1
14	手动换向阀	4H210—08	只	1
15	单电磁换向阀	二位三通	只	1
16	单电磁换向阀	二位五通	只	1
17	双电磁换向阀	二位五通	只	1
18	双电磁换向阀	三位五通	只	1
19	单气换向阀	二位五通	只	1
20	双气换向阀	二位五通	只	1
21	行程阀	机控	只	1
22	行程阀	按	只	1
23	行程阀	按钮带锁	只	1
24	或门型梭阀		只	1
25	快速排气阀		只	1
26	单向节流阀		只	1
27	单向阀		只	1
28	钢皮尺	30CM	把	1
29	千分尺	0~25mm	把	1
30	卡簧钳	P1ERS（内、外）	把	2
31	活动扳手	6”-150mm	把	1
32	内六角扳手	10”-250mm	把	1
33	内六角扳手	JTECH	套	1
34	拆装垫块	(元件在垫块上拆装)	块	1
35	橡胶垫皮		张	1
36	实训指导书		册	1
37	油壶	五斤装(装废油)	个	1
38	电源三插		个	1
39	机床台灯		台	1
40	元件盒		个	1
41	台虎钳		个	1
42	工具箱		个	1

---
