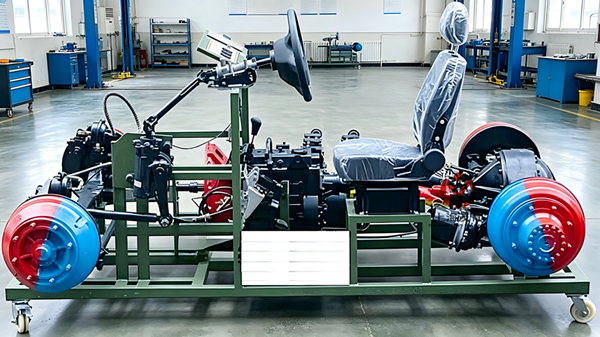

豪沃ZZ1167底盘构造实训平台

豪沃ZZ1167底盘构造实训平台-产品简介
该设备采用翻新豪沃ZZ1167底盘各系统为基础，充分展示汽车底盘各系统的组成结构。包括汽车前后悬挂系、转向系、传动系、手动变速器及挂档机构、制动系等系统、安装脚轮的可移动式台架等组成。

二、功能特点
1.安装真实的汽车底盘各系统（包含前后悬挂系、转向系、传动系、手动变速器及挂档机构、制动系），充分展示汽车底盘各系统的组成结构。
2.可真实对汽车底盘各系统展示与拆装实训。
3.经解剖的手动变速器可动态演示与检测，减速电动机输入动力，变速器可进行换档操作及动态测试。
4.电机驱动方向助力泵，真实演示助力转向工作过程。
5.实训台底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
6.解剖部位：变速器（同步器等，外可观察）
三、技术规格
1.外形尺寸：原车
2.电源：220V
3.工作温度：-40℃～+50℃
4.主机：原车装置
5.电动机：220V/250W 15转/分
6.漏电保护开关：DZ47LE-32
7.颜色：7032
8.钢管：40*40*3mm
9.移动脚轮：100*50mm
四、基本配置(每台)

序号	名    称	单位	数量
1	传动系统	套	1
2	转向系统	套	1
3	制动系统	套	1
4	行驶系统	套	1
5	离合器	套	1
6	变速器	套	1
7	前后桥/悬架	套	1
8	换档机构	套	1
9	减速电动机	只	1
10	单相交流电动机	只	1
11	漏电保护开关及附件	套	1
12	司机座椅	套	1
13	钢制台架	台	1

---
