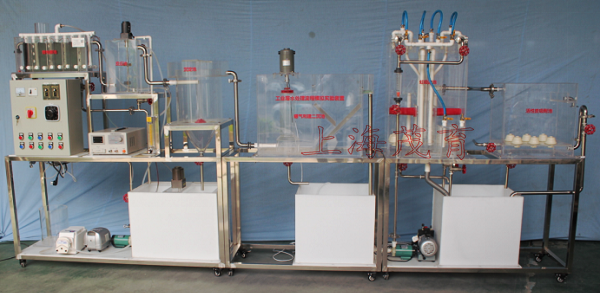

MYH-71工业废水处理流程模拟实验装置



工业废水处理流程模拟实验装置-描述：
为了了解工业废水中常用的单元操作技术，掌握由这些单元操作组成的处理流程，观察废水、污泥和空气在处理过程中的举动，特别为水处理专业科研及教学研制的实验装置 。整套装置由可编程序控制器对其废水的流入、加药混凝、曝气、反冲洗、排放、排泥等进行自动控制。对其每一段的水处理效果进行监测，整套设备连接使用、也可分开单独使用、每一个污水池都有开发取样口。
二、实验目的：
为了了解工业废水中常用的单元操作技术，掌握由这些单元操作组成的处理流程，观察废水、污泥和空气在处理过程中的举动，特别为水处理专业科研及教学研制的实验装置 。整套装置由可编程序控制器对其废水的流入、加药混凝、曝气、反冲洗、排放、排泥等进行自动控制。对其每一段的水处理效果进行监测，整套设备连接使用、也可分开单独使用、每一个污水池都有开发取样口。
三、主要技术指标及参数：

1、环境温度：5℃～40℃
2、处理水量：5～15L/h
3、设计进、出水水质范围：
进水BOD   400～800mg/L         出水40～80 mg/L
进水COD   600～1200mg/L        出水60～120 mg/
进水SS    100～300mg/L         出水10～50 mg/L
进水pH    6～9                 出水6～9
4、工作电源：AC220V±10%、50Hz，单相三线制，功率1500W，安全保护：具有接地保护、漏电保护、过流保护
5、装置外形总尺寸：长×宽×高=5200mm×500mm×1700mm
四、主要配置：

1、原水箱1只：白色PP板材质、厚度10mm，600×400×500mm、底板上安装有放空阀，方便将水排净；
2、清水箱1只：白色PP板材质、厚度10mm，400×400×500mm，底板上安装有放空阀，方便将水排净；
3、配原水箱搅拌电机1台、304不锈钢搅拌桨1套；（功率25W、转速120rpm）、（含调速器1只）
4、微电解槽 1套、透明有机玻璃材质、壁厚10mm，250×200×250mm、含直流稳压电源 1台、
5、混凝反应槽、透明有机玻璃材质、壁厚7mm， Ø 200×300mm；
6、竖流式沉淀池、透明有机玻璃材质、壁厚8mm，Ø 250×350mm；、
7、曝气合建二沉池、透明有机玻璃材质、壁厚10mm，450×350×600mm、带曝气装置、、
8、虹吸滤池、透明有机玻璃材质、壁厚10mm， 450×350×600mm、含抽吸真空泵1台、
9、活性炭吸附池、透明有机玻璃材质、壁厚10mm，350×300×450mm、带反冲洗装置
10、串激搅拌电机1台、304不锈钢搅拌桨1套；（功率90W、转速3000rpm）、
11、搅拌电机1台、304不锈钢搅拌桨1套；（功率6W、转速80rpm）、
12、防腐蚀提升磁力水泵2台、流量：16～19（L/min)、扬程：2.7～3.4（m）功率20W；
13、防腐蚀污泥回流水泵1台、流量：16～19（L/min)、扬程：2.7～3.4（m）功率20W；
14、流量测量与调节：转子流量计2只、（LZS-15、量程6~60L/h）
15、流量测量与调节：气体流量计1只、（LZB-10、量程250~2500L/h）
16、气泵1台、功率：20 W、最大气量：6L/min，带微孔曝气管1套、
17、可编程自动控制器1套、
18、加药计量蠕动泵1台、流量范围：0.008-460mL/min、配有机玻璃加药箱1只、
19、中间水箱1只：白色PP板材质、厚度10mm，400×400×500mm、底板上安装有放空阀，
20、实验台面（白色10mm厚PP板）、
21、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器、电压表、带锁按钮开关、线管等组成，
22、配套UPVC连接管道和阀门（中财品牌）。
23、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。

---
