MYDJ-32机电传动控制综合实验平台

一、产品概况：：

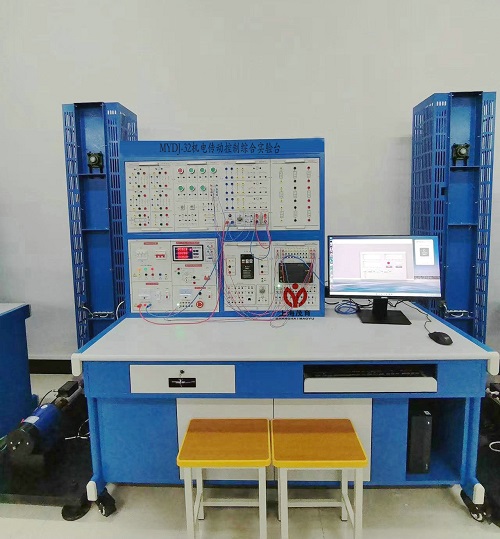

机电传动控制综合实验平台主要用于机电类专业的教学与实验，由左侧的机械传动装置（包含立柱、链条、联轴器、电机等）和右侧的控制实验台（集成了控制面板、仪表、PLC、计算机等）组成。用于职业院校、高等院校的机电工程、自动化等专业的实验室，用于理论教学的实践验证和技能训练。可开展机电传动系统的控制、调速、故障诊断等多种实验，帮助学生掌握机电一体化技术中的传动与控制原理，提升实践操作和系统设计能力。

二、技术参数：
1、输入电源: 三相四线(或三相五线 380V±10％ 50HZ)
2、工作环境: 温度-10℃－+40℃　相对湿度＜85％（25℃） 海拨＜4000m
3、装置容量：＜1.5KVA
4、操作台外形尺寸：1550×730×1700mm
5、负载传动装置:1200×600×500mm
6、传动架：高2000mm
三、实验项目
1、了解机电传动元件结构及工作原理
2、交、直流电机的特性测试
3、交、直流电机的继电器控制实验
4、交、直流电机的上位机控制实验
5、PLC可编程控制器实验
6、机械传动实验
四、实验内容
1、交流电机的实验
（1）交流电机时间控制定子串电阻启动实验
（2）交流电机变电压起动实验
（3）交流电机点动/自动控制实验
（4）交流电机循环工作回原点实验
（5）交流电机Y-△降压起动实验
（6）交流电机反接制动实验
（7）交流电机电流控制定子串电阻启动实验
（8）交流电机能耗制动实验
（9）交流电机正反转控制实验
（10）交流电机变频调速实验
（11）交流电机变频制动实验
2、直流电机的实验
（1）直流电机正反转实验
（2）直流电机串电阻启动实验
（3）直流电机降压启动实验
（4）直流电机变电阻调速实验
（5）直流电机变电压调速实验
（6）直流电机能耗制动实验
（7）直流电机电源反接实验
（8）直流电机倒拉反接制动实验
3、PLC可编程控制器实验(扩展实验)
（1）数字量实验
（2）模拟量实验
（3）PLC通信实验
4、机械传动实验
（1）机电传动系统拼接实验（电机部分）
（2）链传动效率实验
（3）系统转动惯量的折算与实验
五、性能及特点
1、系统直观显示机电传动与控制的全过程，其传动台架与生产实际具有相似性。
2、该实验台有两种控制方式：一种是继电器控制方式，它能使学生掌握传统的继电器控制方式，熟悉继电器等器件原理及硬件接线；另一种是PLC控制方式，此方式接线简单，能大大缩短实验准备的时间，适用于只重视实验结果曲线的情况
3、该实验台软件具有实时测试、保存实验结果、打开历史文件、打印、模拟动画演示及模拟按钮的功能
4、该实验台软件能绘出四种特性曲线（实时、历史）：T-n曲线、t-T曲线、t-n曲线、t-V曲线
5、该实验台的PLC实验部分(扩展部分)集可编程逻辑控制器、编程软件、模拟量控制实验板于一体，可完成PLC的基本指令实验、开关量实验、模拟量实验、通信等实验，实验内容丰富
6、该实验台的扭矩转速传感器是属高精密类器件，可拓宽学习者眼界。

名称	主要技术参数
交流电机	0.75KW	380V	转速：910r/min
直流电机	0.75KW	220V	转速：1500r/min
变频器	0.75KW	380V	输出频率：0.1～400Hz
扭矩转速传感器	20N.m	±15VDC～24VDC	转 速：3000r/min
PLC模块	西门子S7-200SMART CPU ST40	A/D模块EM AM03

---
