| 技术指标 | 说 明 | |||
| 装置特点 |
1、整个装置美观大气，结构设计合理，整体感强，能够充分体现现代化实验装置的概念。 2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。 3、整套设备除去特殊材料外均采用工业用304不锈钢制造，所有装备均进行精细抛光处理，体现了整个装置的工艺完美性。 4、塔节采用优质无机玻璃制作，视觉效果好，方便学生观察。 5、塔内构件及管道均由304不锈钢材质制作。 6、装置设计可360度观察，实现全方位教学与实验。 |
|||
| 装置功能 |
1、了解脉冲筛板萃取塔的结构。 2、掌握脉冲筛板萃取塔性能的测定方法。 3、了解筛板萃取塔传质效率的强化方法。 |
|||
| 主要配置 | 筛板萃取塔、空压机、流量计、脉冲控制器、电磁阀、水泵、填料、储液罐、缓冲罐、数字显示仪表、304不锈钢框架。 | |||
| 公用设施 |
水：装置自带不锈钢水罐，连接自来水接入。 实验物料：水--- 煤油。 电：电压AC220V，功率2KW，标准单相三线制。 |
|||
| 技术参数 |

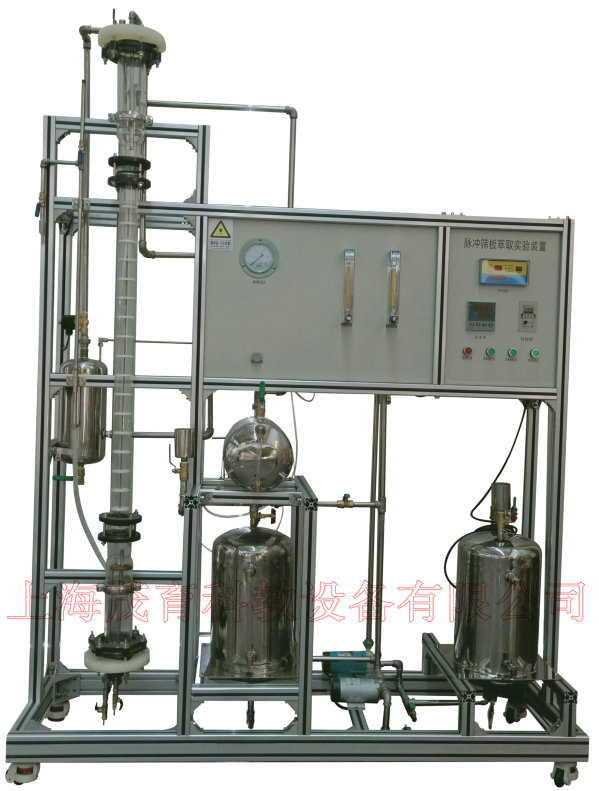

筛板萃取塔，塔两端直径较大部分为上澄清段（油水分离）和下澄清段。中间为两相传质段，在塔的下澄清段装有脉冲管和轻相分布器；在上澄清段设有重相分布器、轻相出口以及缓冲器。萃取操作时，由脉冲发生器提供的脉冲气流使塔内液体作上下往复运动，迫使液体经过筛板使分散相破碎成较小的液滴分散在连续相中，并形成强烈的上下湍动，从而促进传质过程的进行。玻璃筛板塔：直径Ф60mm，有效高 1000mm，板间距50~100mm；上、下扩大段直径Ф100mm，高300~500mm。 进料泵：MP-20RM微型磁力泵，功率35W，最大流量0.5m3/h，扬程4m。 微型齿轮泵：220V三相电机，配变频器。 4、流量计：玻璃转子流量计2.5-25L/h，数量2支。 5、空压机：无油静音空压机，功率750W。最大工作压力0.8Mpa，带油水分离器。 6、脉冲控制仪：无触点脉冲控制仪，电压220V，功率40W，脉冲间隔时间0.8-30s。 7、稳压器：工作压力0-0.8Mpa。 8、原料槽：容积20L，304卫生级不锈钢。 9、萃取相罐：容积20L，304卫生级不锈钢。 10、萃余相槽：容积20L，304卫生级不锈钢。 11、宇电AI501数字转数显示仪。 宇电AI702M多路温度显示仪。 12、转速传感器：霍尔开关。 13、Pt100铂电阻温度传感器 ：0—100℃。 14、正泰电器：接触器、开关、漏电保护空气开关。 15、304不锈钢管路、管件及阀门。 16、仪表柜：测控、电器设备在实验架上。 17、外形尺寸：1700×550×2200mm（长×宽×高），外形为可移动式设计，带刹车轮，高品质铝合金型材框架，无焊接点，安装拆卸方便，水平调节支撑型脚轮。 16、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套，包含安全警示标识，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生工程化理念。 |
|||
| 测控组成 | 变量 | 检测机构 | 显示机构 | 执行机构 |
| 液体温度 | PT100铂电阻 | 数字仪表 | 无 | |
| 进气脉冲 | 脉冲控制仪 | 脉冲控制仪 | 电动阀 | |
| 液体流量 | 无 | 转子流量计 | 转子流量计 | |
| 振动频率 | 霍尔开关 | 转数显示仪 | 调速器 | |
友情提示：
1、设备验收：各采购单位收货时请检查脉冲筛板萃取塔实验台的货品外观，核实脉冲筛板萃取塔实验台的数量及配件，拒收处于受损状态的设备；
2、设备质保：茂育将为各采购单位提供脉冲筛板萃取塔实验台产品指导书和质保期，在质保范围内提供对脉冲筛板萃取塔实验台的免费维修，超出条件承诺时提供对设备的有偿维修；
3、设备退换货：各采购单位单方面原因导致的脉冲筛板萃取塔实验台选型错误或设备购买数量错误，造成脉冲筛板萃取塔实验台的退换货要求，将不被接受；
4、设备货期：对脉冲筛板萃取塔实验台的发货期为参考值，如您需要了解脉冲筛板萃取塔实验台的精确货期，请与上海茂育公司的销售人员联系；
5、咨询电话：如各采购单位对脉冲筛板萃取塔实验台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关脉冲筛板萃取塔实验台的技术咨询；
