MY-593齿轮泵实测绘图组合实验箱

一、齿轮泵实测绘图组合实验箱-产品特点：
1、项目实际化：以钢制实际小型齿轮泵为训练对象；
2、功能系统化：齿轮泵拆装、零件尺寸测量、装配图绘制和零件图绘制四位一体的训练模式；
3、学生大众化：小型、组合、便携式训练装置，两三人一组，让尽可能多的学生获得充分的训练机会；
4、教学标准化：配套的指导书和教学视频，教学十分方便、学习效果显著；

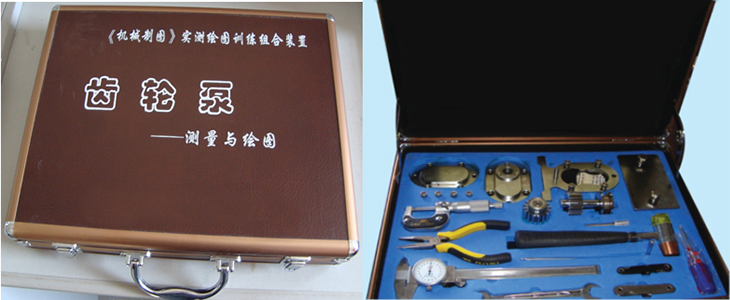

5、管理便利化：齿轮泵、组装与测量工具及指导书均放在一个精制的箱子里，管理十分方便。

二、产品参数

项 目	参 数	项 目	参 数
外形尺寸	40×30×7cm	重 量	3(kg)
精密测量工具	带表游标卡尺、外径千分尺、螺纹样板、圆弧样板	专用组装工具	专用锒头（一把）、外六角扳手（一把）、内六角扳手（一把）、尖嘴钳（一把）、螺丝刀（一把）、专用拆装销（一把）
测绘部件	钢制精密小型齿轮泵（一台） 1、齿轮泵尺寸：120X90X122（mm）； 2、中心距：32±0.02（mm）； 3、模数：m=2； 4、速比：1︰1； 5、精度等级：7-7-8(GB10095-2018)	教学资料	1、实训指导书及实训报告
类 型	便携组合式(检测零件、测量工具、标准图纸及指导书均放在一个精制的综色箱子里)	外观颜色	综色

三、产品功能 ：

训练模式	训练内容
1、齿轮泵组装训练；   2、齿轮泵零件尺寸测量训练； 3、齿轮泵装配图绘制训练； 4、齿轮泵零件图绘制训练。	训练一 齿轮泵组装训练 训练二 齿轮泵齿轮参数测量与计算 训练三 齿轮泵零件尺寸测绘 训练四 齿轮泵标准零件确定 训练五 齿轮泵装配图绘制 训练六 齿轮泵零件图绘制 训练七 齿轮泵图纸文件整理

---
