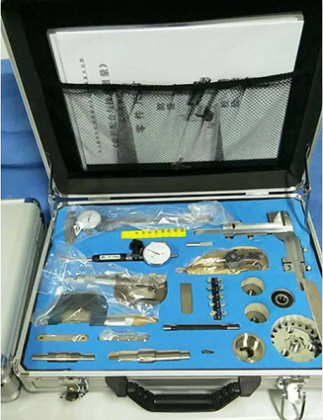

MY-586零件尺寸误差测量组合实训箱

零件尺寸误差测量组合实训箱-集成了多种精密测量工具与典型机械零件，可系统培养学生的零件尺寸测量、公差检验与数据处理能力。装置结构紧凑、工具齐全，便于课堂实训与实验室教学，能有效衔接理论知识与工程实践。
1、材质：优质合金钢材，表面防锈处理，45 号钢或轴承钢，经淬火与精密加工。
2、收纳方式：内衬成型收纳盒，工具与零件定位存放，防碰撞、防丢失，手提式设计，方便搬运与课堂流转。
3、适用场景：职业院校、应用型本科《公差配合与技术测量》《机械制造基础》等课程的理实一体化教学，机械类专业实训中心、技能竞赛训练基地，企业岗前培训与技能等级考核等。
4、全场景覆盖：覆盖长度尺寸、内外径、螺纹、齿轮、花键等典型机械零件的测量与检验，支持从基础量具使用到综合公差分析的全流程训练，适配课堂演示、分组实训、 自主练习等多种教学组织形式。

二、产品参数：
1、外形尺寸： ≥40×30×8cm（装置整体尺寸，含收纳盒）。
2、重量： ≥3(kg)。
3、精密检验零件:测量块、测量轴、测量轴套、测量轴承、测量花键、测量平键、测量螺纹轴、测量齿轮（7 级各一件）。
4、精密测量工具：
（1）带表游标卡尺（0-150/0.02 成量）；
（2）外径千分尺（0-25/0.01 成量）；
（3）内径百分表（10－18/0.01 成量）；
（4）螺纹千分尺（0－25/0.01 哈量）；
（5）公法线千分尺（0－25/0.01 哈量）；
（6）齿厚卡尺（1－26/0.02 上量）；
（7）螺纹环规（M10－6H 哈量）；
（8）螺纹塞规（M10－6g 哈量）；
（9）螺纹样板（60 ° 、55 ° ) 。
5、信息化教学资源
（1）配套教材（含数字化教材）；
（2） P P T课件；
（3）实训指导书；
三、训练项目
实训一 基本尺寸的测量与检验
实训 1-1长度尺寸的测量与检验
实训 1-2 外圆尺寸的测量与检验
实训 1-3 内圆尺寸的测量与检验实训二 配合尺寸的测量与检验
实训 2-1 轴与孔配合尺寸的测量与检验
实训 2-2 滚动轴承配合尺寸的测量与检验实训三 普通螺纹尺寸的测量与检验
实训 3-1螺纹样板测量螺距
实训 3-2外螺纹中径尺寸的测量与检验
实训 3-3螺纹环规和塞规检验内、外螺纹
实训四 键与花键尺寸的测量与检验
实训4-1单键尺寸的测量与检验
实训4-2 花键尺寸的测量与检验
实训五 齿轮尺寸的测量与检验
实训 5-1 齿轮齿厚偏差的测量与检验
实训 5-2 公法线长度偏差的测量与检验

---
