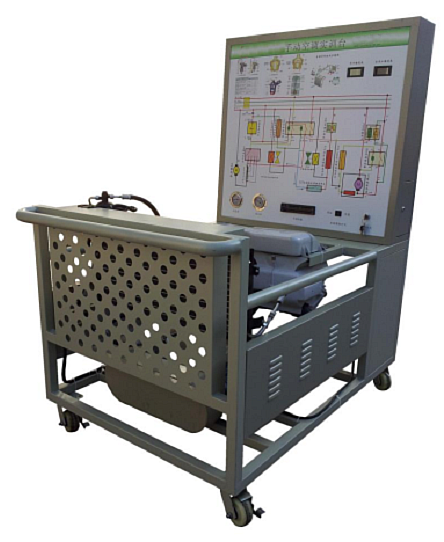

豪沃汽车空调仿真实验台

豪沃汽车空调仿真实验台-（MYQ-66）采用全新豪沃单风口空调系统为基础，充分展示空调系统的组成结构和工作过程。
适用于各类学校对空调系统理论和维修实训的教学需要。
二、功能特点
1、真实可运行的空调系统，充分展示空调系统的组成结构和工作过程。
2、由三相电机做为动力源，带动空调压缩机工作。操作空调控制面板，可真实演示空调系统的工作过程以及工作原理。
3、实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；UV平板喷绘面板打印有永不褪色的彩色电路图与工作原理图；学员可直观对照电路图和实物，认识和分析汽车单风口空调系统的工作原理。
4、实训台面板上安装有检测端子，可直接在面板上检测空调系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
5、实训台面板上安装有高、低压力表，进出风口温度表，可实时显示空调管路压力、进出风口温度的参数变化。
6、实训台提供了学员练习加注制冷剂、检漏等实操工作平台。
7、设备检测面板正前方底座上配有20cm的钢制台面，方便放置资料、检测仪器等。
8、实训台底座采用钢结构焊接，正前方/两侧焊接圆形护手杆，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、技术规格
1、外形尺寸：1500×1000×1700mm(长×宽×高)
2、动力电源：三相四线(或三相五线)380V±10% 50Hz
3、外接电源：交流220V±10% 50Hz
4、工作电压：直流24V
5、制冷剂：R134a
6、工作温度：-40℃～+50℃
7、高压压力表：0～3.5MPa
8、低压压力表：0～1.5MPa
9、三相异步电动机：
     型号：YT 100L1-4
     电压：AC 380V
     功率：2.2KW
     转速：1420r/min
10、颜色：7032
11、钢管：40*40*3mm
12、面板机柜：1.5mm冷板冲压成形，背面设置维修门；
13、移动脚轮：120*80mm
四、基本配置(每台)

序号	名       称	规格型号	单位	数量
1	检测控制面板(面板柜)	装有各种检测端子以及彩色电路图和原理图（950*900*4mm)	套	1
2	点火开关		个	1
3	高压压力表	R134a，0～3.5MPa	个	1
4	低压压力表	R134a，0～1.5MPa	个	1
5	数字式进风口温度表		个	1
6	数字式出风口温度表		个	1
7	单风口空调控制器总成	原车全新	套	1
8	单风口空调蒸发箱总成	原车全新	套	1
9	压缩机总成	原车全新	套	1
10	膨胀阀总成	原车全新	套	1
11	干燥器总成	原车全新	套	1
12	鼓风机总成	原车全新	套	1
13	冷凝器	原车全新	个	1
14	冷却电子风扇	原车全新	套	1
15	三相异步电动机	YT 100L1-4/2.2KW	台	1
16	移动台架(带自锁脚轮装置)	1500×1000×1700mm(长×宽×高)	台	1
17	故障模拟与排除装置		套	1
18	设备教师手册		套	1
19	设备合格证、保修卡		套	1

---
