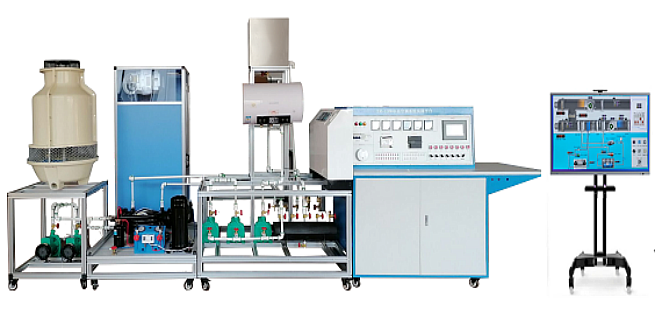

制冷与空调设备运行操作实训平台(MYKT-18C)--概述
　　制冷与空调设备运行操作作业安全技术实操考核系统根据《制冷与空调设备运行操作作业安全技术实际操作考试标准》研发。采用蒸汽压缩式制冷循环系统，配备全封闭式制冷压缩机、冷凝器、蒸发器等制冷系统真实部件，并设有智能温度调节仪、流量计、压力表、电压表、电流表等测量仪表。考核以实际操作、仿真模拟操作完成。

二、系统特点
考试标准及内容
1、包含可触摸式答题屏、刷卡一体机和实际操作考核台以及仿真灭火部件，拥有智能化人机交互界面，软硬件互动性强；
2、统通过软硬件结合的方式可完成考试标准所有的考试科目，科目一至科目四可在同一考试区域内完成，方便考生考试；
3、所含制冷设备部件均为真实部件，包含空调压缩机、蒸发器、热膨胀阀、水泵、压力表、冷却塔、真空泵等；
三、制冷与空调设备安装修理作业技术参数
1、输入电源：单相三线 AC220V±10% 50Hz
2、工作环境：温度-10℃～40℃、相对湿度≤85%、海拔<4000m
3、外形尺寸（长×宽×高）：
4、操作台：≥1700mm×800mm×1400mm
5、终端一体机：≥850mm×420mm×1755mm
6、灭火器组件：≥500mm×160mm×500mm
7安全保护：具有漏电压、漏电流保护装置，符合国家安全标准
四、与空调设备安装修理作业技术
集中央空调、PLC自动控制、软件控制，系统监控，数据采集为一体的多功能实训平台。
1、数据采集各关键点温度动态显示，其中包括制热当前值、制冷当前值、锅炉进口、锅炉出口、冷却塔进口、冷却塔出口、冷凝器进口、冷凝器出口、蒸发器进口、蒸发器出口、模拟房间Ⅰ、模拟房间Ⅱ。
2、PLC自动控制：温度设定及显示温度的设定可在18到30摄氏度之间进行任意设定。压缩机的延时设定压缩机的开机延时可在5-20分钟之间任意设定，开关控制及指示中央空调各部分的工作与停止均可通过触摸屏进行控制，并且有开关显示，便于远程操作，设置开关如：、冷却水泵；冷却风机；制冷水泵、压缩机、电磁阀1、电磁阀2、制热水泵、制冷、制热、停机。可在模块上模拟制冷系统故障，如：水流量过小、风机不工作、蒸发温度过低、结冰、压力保护等工作实验和操作。
3、故障设置：冷却水泵故障 2、冷却风机故障 3、制冷水泵故障 4、压缩机故障 5、电磁阀1故障 6、电磁阀2故障 7、制热水泵故障 8、传感器故障。
*4、系统监控/控制教师端：可以远程采用大屏触摸一体机为对象，通过系统软件同步控制，同步在监控主机系统上以动画的形式仿真中央空调各个工作流程包括正常工作流程和故障工作流程。
5、设备采用主主流的PLC+数字量模块的编程方式，可有学习市场上常用的编程、使用方式
五、主要部件特点
*系统框架全工业铝材拼装而成，耐水大方，分成4独立模块，冷却水系统、制冷模块、冷冻水系统、控制柜系统/电脑桌。
1、压缩机；系统采用全封闭活塞式3P压缩机，正常工作温度仅为零度，安全可靠，结构紧凑，噪音低，密封性好，制冷剂为R22。
2、冷凝器：制冷系统采用干式蒸发器，液体制冷剂经节流后从蒸发器一端的端盖进入管程,端盖上铸有隔板,制冷剂经过两个或多个流程蒸发并吸收载冷剂的热量后从同一个端盖出来后进入压缩机，以增强制冷效果。
3、蒸发器：制冷系统采用壳管式冷凝器，这是一种较新型的热交换设备，用两条平行的铜卷制而成，是具有两个螺旋通道的螺旋体，中间的螺旋体是冷却水通道，外部的螺旋体是高压制冷剂的通道。
4、喷淋式冷却塔：该设备的冷凝方式采用逆流式冷却塔，模具一次成形,吸风机装在塔的顶部，结构完全仿真、直观；冷却塔采用吸风式强迫通风，塔内填有填充物,以提高冷却效果;从冷凝器出来的温水由冷却水泵送入塔顶后,又从塔顶的喷嘴旋转向下喷淋.
5、锅炉：锅炉是中央空调制热系统的核心元件，采用顶格莱电热管使水与电完全隔离，具有超温保护，防干烧保护、超压保护，确保人机安全；采用进口聚氨发泡保温技术，保温性能好。
*6、模拟房间：1间，占地1平米，房间装有盘管，盘管风机、温度控制调节仪。
7、高、低压保护装置：为安全起见，制冷系统装有高、低压保护继电器可保护压缩机及系统的正常运行。
9、水箱：为节约用水循环使用系统的水资源，通过加水箱来完成媒介水的加入、自动调节、过滤等任务；并装有自动加水系统，如果系统水资源缺乏，加水系统会自动启动补给。
*10、触摸屏部分及电脑采集和背投LED显示端：采用7寸真色彩MCGS触摸屏，包含主控窗口、12路温度显示窗口、12路温度实时曲线图、系统设置窗口、故障设置窗口、调试窗口、帮助窗口、密码修改窗口，登陆键面。
*12、PLC可编程控制器：采用6ES7-288-1SR40(SR40)主机模块、块及相关继电器，控制开关，指示灯，标准通信接口及配件。
13、数字模块：结合PLC、数字量模拟，可学习编程、以太网通信、温度采集功能
14、分水器：一进4出：采用304不锈钢制作，设计有排水口，设备停止使用时可排出设备内的水
15、分水器：一进4出：采用304不锈钢制作，设计有排水口，设备停止使用时可排出设备内的水
16、主机系统：由一台3P冷水机组为整机提供冷源，在夏季为空调提供冷媒水，其组成由制冷压缩机、高低压力表、高低压保护开关、冷凝器、储液罐、电磁阀、液视镜、膨胀阀及毛细管、蒸发器、压力变送器、水箱组成等组成
17、冷却水系统为主机提供对外散热，保持压缩机冷凝器恒定在标准的冷凝温度上，确保主机的制冷效果不变。冷水系统由玻璃钢冷却塔、冷凝水箱，2台冷却水泵、风机等组成的冷却水系统等组成.
18.空气对流式通风柜，电压220V，加热功率3500W。制冷功率3000W，外壳采用PVC式防腐保温板，风机高速风机，风量2800/min
19、送风系统：采用真实的共板法兰式送风管道系统。
六、考试内容及标准
一、科目1：安全用具使用（K1）
科目1包含五类考题，如下所示：
1、万用表、钳型电流表、绝缘电阻表的正确操作（简称 K11 )
2、制冷系统中温度仪表的测量操作（简称 K12 )
3、活塞式冷水机组停机的操作（简称 K13 )
4、充注制冷剂后的验证操作（简称 K14 )
5、活塞式冷水机组充注制冷剂操作（简称 K15 )
考核内容：
1、万用表、钳型电流表、绝缘电阻表的正确操作
2、制冷系统中温度仪表的测量操作
3、活塞式冷水机组停机的操作
4、充注制冷剂后的验证操作
5、活塞式冷水机组充注制冷剂操作
二、科目2：安全操作技术（K2）
科目2包含五类考题，如下所示：
1、制冷设备压力保护装置认知（简称 K21)
2、制冷系统中制冷剂与润滑油的认知（简称 K22)
3、活塞式制冷压缩机正常工作时各部位温度测量操作（简称 K23)
4、制冷设备的压力保护和安全装置调整操作（简称 K24)
5、氨制冷系统的安全运行操作中危害及救护措施（简称 K25)
考核内容：
1、制冷设备压力保护装置认知
2、制冷系统中制冷剂与润滑油的认知
3、活塞式制冷压缩机正常工作时各部位温度测量操作
4、制冷设备的压力保护和安全装置调整操作
5、氨制冷系统的安全运行操作中危害及救护措施
三、科目3：作业现场安全隐患排除（K3）
科目3包含五类考题，如下所示：
1、制冷压缩机产生“液击”的故障排除操作（简称 K31)
2、空调设备中安全阀的认知（简称 K32)
3、制冷系统检漏的操作（简称 K33)
4、真空泵的正确使用操作（简称 K34 )
5、螺杆式冷水机组中有关安全保护器件认知操作（简称 K35)
考核内容：
1、制冷压缩机产生 “液击” 的故障排除操作
2、空调设备中安全阀的认知
3、制冷系统检漏的操作
4、真空泵的正确使用操作
5、螺杆式冷水机组中有关安全保护器件认知操作
四、科目4：作业现场应急处置（K4）
科目4包含五类考题，如下所示：
1、灭火器的选择和使用（简称 K41)
2、空调制冷系统中截止阀安全操作（简称 K42)
3、空气调节系统中风管防火阑认知（简称 K43)
4、氨对人体的伤害认知（简称 K44)
5、热氨融霜的安全操作（简称 K45)
考核内容：
1、灭火器的选择和使用
2、空调制冷系统中截止阀安全操作
3、空气调节系统中风管防火阑认知
4、氨对人体的伤害认知
5、热氨融霜安全操作
