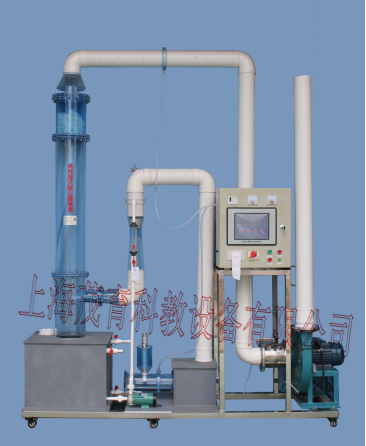

数据采集文丘里可调式洗涤式除尘器

 数据采集文丘里可调式洗涤式除尘器(MYH-311B)，数据采集除尘器原理、用途及特点：

文丘里洗涤器是一种高效高能耗湿式除尘器，含尘气体以高速通过喉管，水在喉管处注入并被高速气流雾化，尘粒与液（水）滴之间相互碰撞使尘粒沉降。这种除尘器结构简单，对0.5～5um的尘粒除尘效率可达99%以上，但压降，能耗较大。该洗涤器常用于高温烟气降温和除尘，经改进的文丘里除尘器的形式很多，应用也很广泛。文丘里洗涤器主要由文丘里管（简称文氏管）和脱水器两部分组成。文氏管有进气管、收缩管、喷嘴、喉管、扩散管、连接管组成。脱水器也叫除雾器，上端有排气管，用于排出净化后的气体；下端有排尘管道接沉淀池，用于排出泥浆。
二、主要技术参数及指标：

1、环境温度：5℃～40℃、
2、系统风量50~300m³/h
3、除尘效率：90~99%，
4、压力降：<3000Pa
5、装置外形尺寸：长2300mm宽500mm高2300mm、
6、工作电源：AC220V±10%、50Hz，单相三线制，功率1500W；安全保护：具有接地保护、漏电保护、过流保护；
7、电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘等特点，布线整齐，安装可靠，便于查找、维修和调换线路；、
三、主要配置：

1、在线进、出粉尘浓度检测系统（日本进口传感器）2套：4-20MA输出、测量范围0-2000PPM,分辨率1PPM、测量范围0-2000PPM,分辨率1PPM；
2、在线风压、风量及风速检测系统1套：压力传感器1套：远传显示，量程0-10Kpa、输出4-20MA；风量、风速测量精度：±1%；
3、风管内在线温度、湿度检测系统1套：远传显示、温度量程-40-100℃、湿度量程0-100RH%、输出4-20MA（4线制）、供电9-36VDC；
4、采用10.4寸彩色液晶触摸屏、微型打印机1套：热敏打印、打印速度50mm/s（MAX）、分辨率8点/mm和384点/行、有效打印宽带48mm；
5、计算机通讯接口、实时记录历史数据和实时曲线、数据处理软件：
6、文丘里可调除尘器1套、透明有机玻璃材质、壁厚8mm、含卸除灰尘装置；
7、通过喉管喷嘴可调装置1套
8、1贮液箱1只、白色PP板材质、厚度10mm，500×500×500mm、底板上安装有放空阀，方便将水排净；
9、流量测量与调节：进水流量计1只：量程100~1000L/h；
10、防腐蚀提升磁力水泵1台、流量：27～32（L/min)、扬程：3.1～4.3（m）功率30W；
11、有机玻璃粉尘自动加料装置1套：立式加料；
12、气尘静态混合器1套：采用箱式静态混合器；
13、人工监测进出口2组、测压环2组、透明测压软管1批；
14、离心通风机1台：电源电压：220V、功率1.1Kw、转速2900r/min；
15、变频器1套：控制风机转矩调节风量大小；
16、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器、带灯自锁按钮开关、
17、 Ø 110连接管路及控制球阀
18、不锈钢框架实验台（38mm×38mm不锈钢方管、配脚轮均为万向轮带禁锢脚）等组成。
