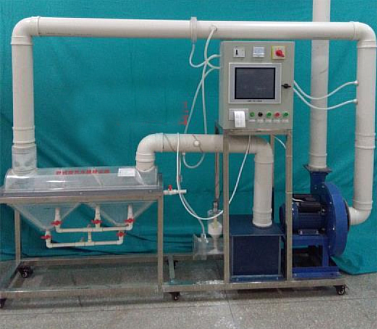

卧式旋风水膜除尘器,卧式旋风水膜除尘器装置

卧式旋风水膜除尘器-特点及用途：
卧式旋风水膜除尘器又称旋筒水膜除尘器，属湿式除尘器，系利用水膜捕集尘粒的一种除尘设备。其特点有：除尘效果好。由于洗涤过程有多种机理起作用，除与过滤的主要机理相同外，还有蒸气凝结促进细微颗粒凝并，且被捕集的尘粒不会二次飞扬，因此效率高；操作灵活性较大。可按需调节液气比或气速，以适应气流量、含尘浓度等工况的变化；产生泥浆或废液，处理比较麻烦，容易造成二次污染；可能存在严重的腐蚀，对有些设备容易发生堵塞。常用于冶金、机械等行业中清除非粘固性及非纤维性灰尘。
二、技术参数：

1、环境温度：5℃～40℃、
2、动力装置布置为负压式;
3、系统压力损失为0.5~0.75KPa;
4、气体流量300m³/h
5、液体循环利用，无外排污水；
6、入口气速15~20m/s；
7、除尘效率>90%；
8、喷水压力30~50kPa；
9、耗水量0.1~0.3L/m³；
10、压力损失为0.5~0.75 kPa ；
11、最高允许进口浓度为2g/m³
12、气体的含尘浓度：<5g/m3
13、装置外形尺寸：长1900mm宽500mm高1800mm、
14、工作电源：AC220V±10%、50Hz，单相三线制，功率1500W；安全保护：具有接地保护、漏电保护、过流保护；
15、电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘等特点，布线整齐，安装可靠，便于查找、维修和调换线路；、
三、主要配置：

1、卧式旋风水膜除尘器1套、透明有机玻璃材质、壁厚6mm、含水槽1套、
2、1贮液箱1只、白色PP板材质、厚度10mm，400×400×400mm、底板上安装有放空阀，方便将水排净；
3、防腐蚀提升磁力水泵1台、流量：27～32（L/min)、扬程：3.1～4.3（m）功率30W；
4、有机玻璃粉尘自动加料装置1套：立式加料；
5、气尘静态混合器1套：采用箱式静态混合器；
6、人工监测进出口2组、测压环2组、透明测压软管1批；
7、离心通风机1台：电源电压：220V、功率1.1Kw、转速2900r/min；
8、变频器1套：控制风机转矩调节风量大小；
9、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器、带灯自锁按钮开关、
10、 Ø 110连接管路及控制球阀
11、不锈钢框架实验台（38mm×38mm不锈钢方管、配脚轮均为万向轮带禁锢脚）等组成。
