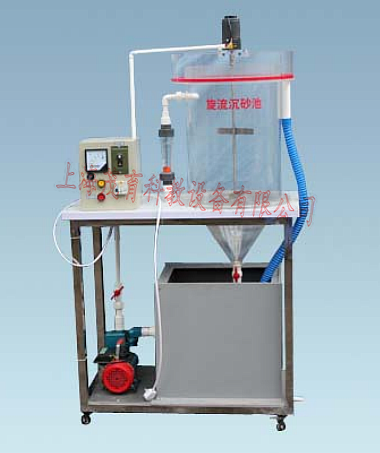

旋（涡）流式沉砂池,旋（涡）流式沉砂池装置

旋（涡）流式沉砂池，旋（涡）流式沉砂池装置实验目的：
1、加强对旋（涡）流式沉砂池的理解。
2、掌握该装置的沉砂性能及测定方法。
3、了解该装置各部位流速技术数据。
二、实验原理：
旋（涡）流沉砂池利用水力旋（涡）流使泥砂和污水分开，从而达到除砂的目的。污水从切线方沟进入圆形沉砂池，进水渠道设有一跃水槛，使可能沉积在渠道底部的砂子向下滑入沉砂池；还设有一个档板，使水流及砂子进入沉砂时沟底流动，并加强附壁效应。在沉砂池中间设有可调速的桨板，使池内的水保持环流。在桨板、档板和进水水流的共同作用下，沉砂池内会产生螺旋状环流，在重力作用下，砂子下沉并向中心移动，由于越靠近中心水流断面越小，水流速度逐渐加快，最后将沉砂落入砂斗。
三、主要技术指标及参数：
1、环境温度：5℃～40℃
2、处理水量：80-150L/h、
3、装置外形尺寸：700mm×500mm×1400mm、
4、工作电源：AC220V±10%、50Hz，单相三线制，功率370W，安全保护：具有接地保护、漏电保护、过流保护、
四、主要配置：
1、原水箱1只：白色PP板材质、厚度10mm，300×400×400mm、底板上安装有放空阀，方便将水排净；
2、清水箱1只：白色PP板材质、厚度10mm，250×400×400mm，底板上安装有放空阀，方便将水排净；
3、配原水箱搅拌电机1台、304不锈钢搅拌桨1套；（功率15W、转速120rpm）、（含调速器1只）
4、旋流沉砂池1套，透明有机玻璃材质、壁厚8mm，Ø300×500mm、
5、304不锈钢高压水泵、流量：1m3/n、扬程：15（m）功率370W；
6、搅拌电机1台、304不锈钢搅拌桨1套；（功率25W、转速120rpm）、（含调速器1只）
7、流量测量与调节：进水转子流量计1只：量程60~600L/h；
8、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器、电压表、带锁按钮开关、线管等组成，
9、配套UPVC连接管道和阀门（中财品牌）。
10、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。

---
