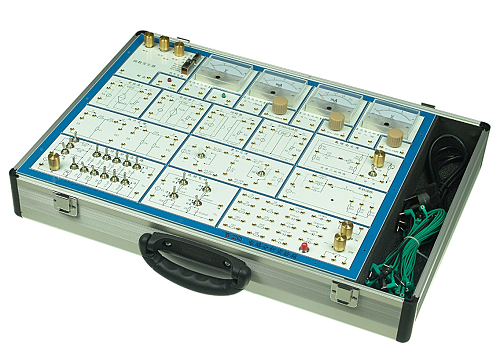

电路原理实验箱(MY-226D)-主要是进行电工学中的有关电路分析理论的实验论证,属弱电类实验。它采用模块式结构,各模块间相互独立,通过元件区不同元件组合,可组成多种测试电路,实验板正面印有电路图,反面装有器件,各实验电路中需测试的点均装有测试孔,使用方便,接触可靠,而且寿命长、效率高,适用于进行各种电路的实验研究,可满足各类高、中等院校及职业技术类院校的电工原理、电路分析等课程实验教学的需要。
二、系统组成:
(1)电源输入:AC220V±10% ,50Hz
输出 :固定稳压电源 ±l2V/0.5A,
可调稳压电源 0~+l2V/0.5A,0~-l2V/0.5A,
可调恒流源0~20mA
均有短路过载保护,自动恢复功能。
(2)函数发生器
波 形:正弦波、方波、三角波
频率范围:10HZ~100KHZ,分四档连续可调
幅 值(Vpp):方波(0~20V)、三角波(0~15V)、正弦波(0~10V)
(3)指针式电压表头:0~30V及0~5V各1只;指针式电流表头:0~20mA及0~1mA各1只,可满足多点同时测试电压、电流的动态监测。
(4)其它器件组成:有l~2W电阻22只、电容7只、二极管(稳压管)3只、电位器2只(1K、10K各1只)、阻容扩展插座4只,6.3V指示灯1只,运放四组等。
(5)铝合金实验箱体,坚固耐用,样式美观、大方。
三、可完成以下实验:
1、线性与非线性元件的伏安特性。
2、电位及其与电压关系的研究。
3、基尔霍夫定理。
4、叠加定理。
5、电压源与电流源的等效变换。
6、戴维南及诺顿定理。
7、受控源VCVS、VCCS的实验。
8、典型电信号的观察和测量。
9、RC一阶电路的响应测试。
10、二阶电路的响应测试。
11、RC选频网络特性测试。
12、R、L、C元件在正弦电路中的特性实验。
13、R、L、C串联谐振电路的研究。
14、R、L、C并联谐振电路的研究。
15、双口网络测试。
16、其它电路的研究。
