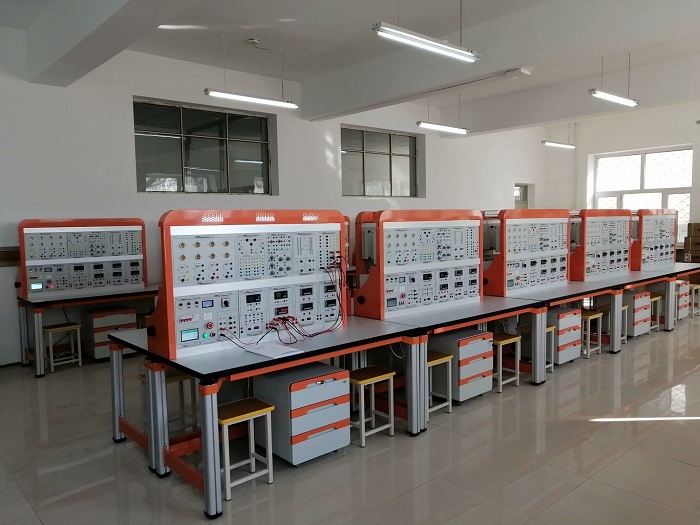

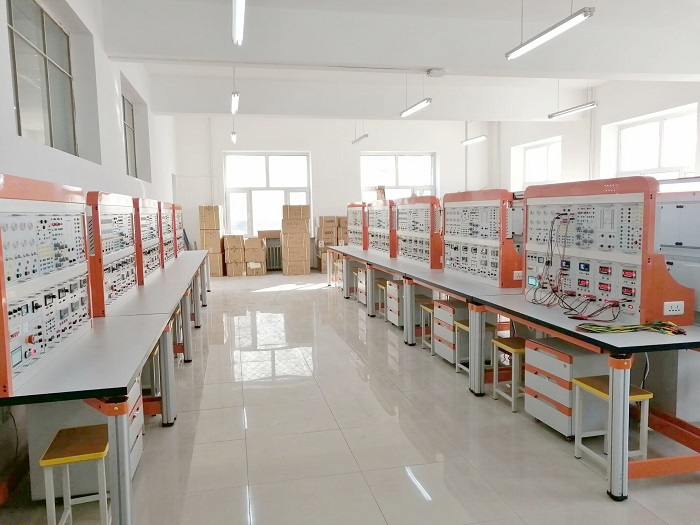

互联网+电工电子实训室项目

MYDGF-03B 互联网+电工电子技术实验装置是利用网络资源进行创新研制的,可以考虑针对电气工程、电子工程等相关专业总体课程要求及本课程实际情况等综合因素进行调整。加强理论与实践的融合,注重“学以致用”,使学生在实践中掌握所学的理论知识和技能,更好地适应企业需求。
一、总体要求
(1)互联网+虚实结合电工技术实验装置主要由电源仪器模块箱、铝型材实验桌、实验挂箱、仪器仪表等组成。实验平台配置有网络监控功能,用户可直接观测实验台仪表数据变化。实验桌桌面为防火、防水、耐磨25mm厚高密度板,采用四个工业铝型材立柱为支撑,立柱端部可安装调节脚,方便高度调节,主体结构通过左、右各2个C字形铝压成型构件联接,台面高度约800mm,桌面板下设支撑框架,截面尺寸为30×30mm,承受力不少于300kg。立柱采用工业铝型材成型工艺,表面氧化处理,截面尺寸:70×70mm,四面带槽,槽宽约8mm,端部配套塑料堵头,槽内适用工业铝型材通配螺母及配件。C字形铝压成型构件为左、右对称件,外形约160×166×70mm,采用压铸成型工艺,经机加工、抛丸、喷砂,表面橙色静电喷涂工艺。
二、技术性能要求
1、输入电源:三相四线(或三相五线)380V±5% 50Hz,上限电流不超过16A;
2、工作环境:温度-10℃~+40℃  相对湿度<85%(25℃)  海拔<4000m;
3、外形尺寸约为:160cm×154cm×70cm(长×高×宽);
4、实验台存储柜,采用圆弧卷边冷冲压钣金一体成型,封闭式结构,表面静电喷涂,外形尺寸:约宽450x深550x高705(mm),总重量≥31kg;柜体四边圆弧设计:R=30mm,柜体边框总厚度≤2.5mm;配有承重型卡扣式三节轨,导轨承重量≥30kg,抽屉把手采用卡套式钣金卷边工艺,把手尺寸≥440x45x18mm,抽屉采用联体锁设计,底部配有4个1.5寸万向带刹车脚轮。
