东方之光拖拉机底盘驱动实训平台
2026-10-07
东方之光拖拉机底盘驱动实训平台
一
、
MYNJ-93B
东方之光
拖拉机底盘
驱动实训平台
--
产品简介
:

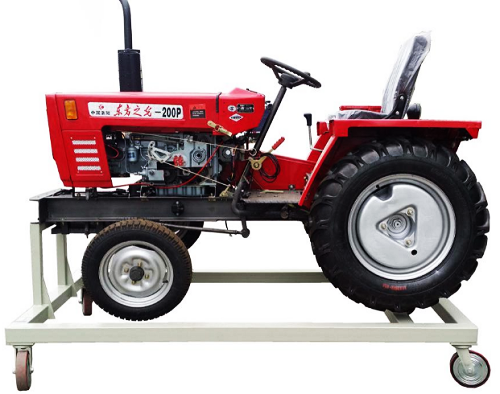

本实训系统以
全新东方之光200P
拖拉机总成实物为基础,解剖各系统关键部位,剖面涂不同颜色,突出结构层次,可对拖拉机各系统进行原理与结构展示。
适用于各类型院校及培训机构对拖拉机各系统结构理论和维修实训的实训教学需要。
二
、
结构组成
:
解剖的拖拉机发动机、变速器、驱动桥、车架与对半解剖的车身总成(包含系统各总成及内外附件等)、电动机、移动式的安装底座等、台架操作说明书等附件。
三
、
功能特点
1、进行拖拉机各系统的原理与结构展示。
2、减速电动机驱动发动机,动态演示动力驱动与传动系统工作过程。
3、电器系统工作正常,动态演示电器系统各工况。
4、各总成解剖关键部位,剖面涂不同颜色,突出结构层次。
5、配套使用说明书及实训指导书。
四
、
技术指标
:
1、电源:220V
2、工作温度:-40℃~+50℃
3、主机:原车装置
4、电动机:220V/250W 15转/分
5、漏电保护开关:DZ47LE-32
五
、
解剖部位明细
:
1.发动机解剖部位:
缸体(活塞与曲轴运行外可观察);
气门室盖(凸轮轴运行外可观察);
气缸盖(进排气门运行外可观察);
进排气歧管与滤清器;
发电机与水泵;
正时机构(正时机构运行外可观察);
2.变速器解剖部位:
换档同步(运行外可观察);
3.车身解剖部位:
前盖对对半解剖,(外可观察发动机与变速器运行);
后盖对对半解剖,(外可观察行李箱内部器件);
4.仪表台解剖部位:
解剖工具箱侧位置,外可观察电器件;
5.悬架解剖部位:
解剖副座侧前后车壳位置,外可观察前后悬架器件;
6.保留部位:
电器件的线路完好正常;
车架完好;
车轮完好;
