机械传动装调综合实训装置

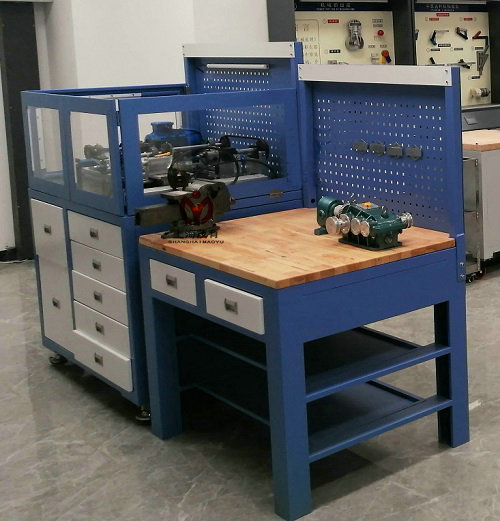

机械传动装调综合实训装置(MY-601)是根据机械传动中典型传动系统而研制,由实训工作台、电控箱、零件存放盒、典型机械传动组件、配套工量具和相关检测设备等组成,其中典型机械传动组件提供了多种机械模块,可以形成多种系统、多种形式的组合,具备开放性、标准化、模块化特点,可满足各种典型机械传动系统的装配与调试的工作任务要求。通过任务实训,学生可以了解工业机械传动系统的组成,掌握工业机械传动系统的装配及精度检测,掌握现代工具及量具使用方法,培养工业生产中机械设备的安装、维护、维修所需的技术人才。

二、技术性能
1.输入电源:三相四线(或三相五线)~380V±10% 50Hz
2.工作环境:温度-10℃~+40℃,相对湿度≤85%(25℃),海拔<4000m
3.平台容量:<500VA
4.外形尺寸:1400mm×850mm×1650mm(实训台)、1500mm×750mm×1500mm(钳工操作台)
5.安全保护:设有漏电保护和安全防护,安全符合相关国家标准
三、设备配置要求:
(一)实训工作台
1.采用钢质框架,组装式结构设计,双色亚光密纹喷塑处理。
2.采用带T型槽的铸铁平板台面,槽宽12mm,铸铁平板尺寸1200mm×800mm×50mm,铸铁平板台面经研磨、刮研处理。
3.配有型材组件,槽宽10mm,型材组件为机械传动装配的基础构件。
4.平板台面左右两侧安装有方便快速定位安装的辅助器件。
5.设有存储柜,用于机械传动零部件、工量具、资料等的储存;底部采用工业脚轮,单轮承重不小于500kg。
6.配套有专用零件内腔存放抽屉,总数6个抽屉,每层抽屉传动零件可实现一对一存放管理;每个内腔存放盒尺寸600mm×480mm×80mm。
(二)电控箱
1.电控箱为优质冷轧钢板材质,表面密纹喷塑处理,采用滑动隐藏收纳设计。
2.V20工业变频器1个,配有BOP面板和通信接口模块:额定功率0.37 kW,有60秒 150 % 过载,I/O 接口:4DI/2DO/2AI,支持USS/MODBUS RTU总线通讯。
3.配有快动按钮、急停按钮、三位旋钮、指示灯、转换开关、保护器、接触器、继电器、24VDC/5A直流电源、RJ45接口模块、外置接口模块等电气部件。
4.BOP外部操作面板1块,具有工作状态液晶显示、工作模式控制、运行和停止控制、运行速度控制控制等功能。
(三)基本实训组件
1.变频驱动电机1台,三相,额定功率0.25kW,额定转速1415r/min,5~50Hz/1.59Nm,输入电压AC380V。
2.风机1个:风量150m3/h,风压50Pa,额定转速2800r/min。
3.机械零部件:配有轴、联轴器、轴承座等公用机械零部件,轴、联轴器、轴承座组件等。
