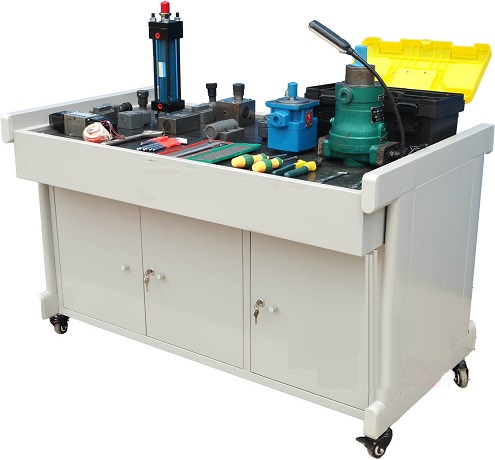

MYYA-31液压元件拆装实验台

液压元件拆装实验台-采用金属框架制作，配有抽屉（带锁）尺寸为:1400mm×700mm×750mm台面上铺设防静电皮垫，同时台面上设有日光灯、小元器件盒。另外配备拆装用的所有工具（螺丝刀、内六角、呆扳手、手套等）
二、实训内容：
1、齿轮泵拆装测量与原理分析
2、柱塞泵拆装与原理分析
3、叶片泵拆装与原理分析
4、执行元件的拆装(液压缸 液压马达)
5、方向阀的拆装与阀工作原理分析(电磁换向阀)
6、溢流阀的拆装与原理分析
7、压力阀的拆装(各类溢流阀,减压阀,压力继电器,顺序阀)
8、流量阀的拆装与原理分析(调速阀,节流阀)
三、配置清单：

序号	名称	型号	数量
1	低压齿轮泵	CB-B4	2
2	叶片泵	YPB-10B	1
4	直动式溢流阀	MYDH	1
6	高压溢流阀	MY-10	1
7	减压阀	J-10B	1
8	节流阀	L-10B	1
9	单向阀	I-10B	1
10	电磁换向阀	24E-10B-DV24	1
11	高压换向阀	3WE6A-220V	1
12	单出杆双作用液压油缸	φ50/25-125	1
13	变量柱塞泵	SCY14-1B	1
14	叶片马达	FQ	1
15	压力继电器	HX	1
16	调速阀	Q型调速阀	1
17	拆装工具	内六角扳手一套、活动扳手二把、螺丝刀一把、老虎钳一把、钢皮尺一根、内卡一只	1

---
