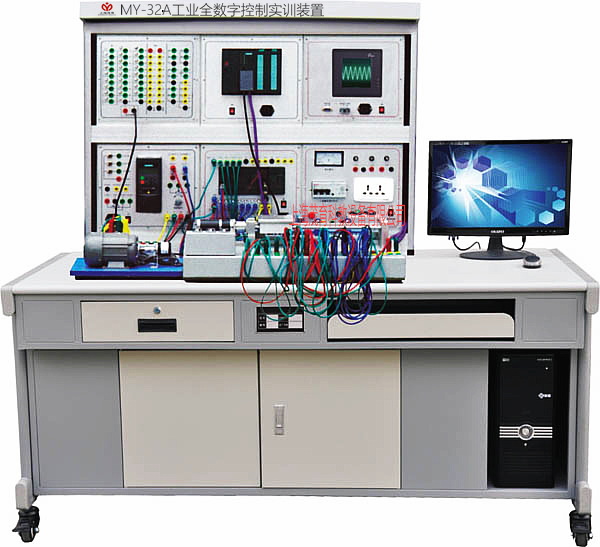

MY-32A工业全数字控制实验装置

工业全数字控制实验装置-是集PLC，变频器，触摸屏，PROFIBUS－DP工业现场总线及相关的机械（控制对象）为一体的自动化综合实训平台。从基础入门到高级培训，都可以在此实训台上轻松完成。可以完成多种复杂精确机械运动控制（需选择配件），主要包括计算机、PLC、触摸屏、变频器和机械运动仿真模块。注：本实训装置中的PLC、变频器、触摸屏可由学校具体选择，建议选用S7系列
二、技术参数：
1、电源：三相五线 380 VAC±10% 50 Hz；
2、工作温度：0℃～40℃；
3、环境湿度：≤90%（40℃）；
4、外形尺寸：1600mm×700mm×1650mm
5、实验桌材料：达到防火、防水、防震、耐磨的要求，材质符合国家环保要求；
6、整机容量：≤1 kVA；
7、安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
三、工业全数字控制实验装置-的功能：
1、可以完成的实训项目有：
1)  S7－300编程练习；
2)  S7－200编程练习；
3)  触摸屏技术实训；
4)  丝杠传动控制；
5)  PPI通信；
6)  变频器与PLC通信实训；
7)  变频器技术综合实训；
8)  触摸屏、变频器、PLC综合实训；
2. 通过扩展仿真实验模块（需选择下列配件），还可以完成的实训项目有：
1)  三相电机顺序控制；
2)  步进电机控制；
3)  交通灯控制；
4)  铁塔之光；
5)  四层电梯控制；
6)  电镀生产线控制；
7)  水塔水位自动控制；
8)  自控成形机；
9)  多种液体自动混合；
10)  自动送料装车；
11)  自动轧钢机；
12)  邮件分拣机；
13)  全自动洗衣机等。
注：以上配件是否需要，请学校在选购中说明。
四、装置的配置：
1)  西门子S7－300系列PLC CPU314C－2DP，24 V供电；带PROFIBUS－DP接口；集成I/O，24入/16出；4路模拟量输入/2路模拟量输出；
2)  西门子S7－200系列PLC CPU224 DC/DC/DC，晶体管输出；24点I/O口，14入/10出；
3)  西门子变频器：MM420 0.37 kW；带485通信接口；220 V单相电源输入；
4)  西门子触摸屏：触摸屏TP170B；
5)  仿真实训系统；
6)  运动控制实训装置：小车运动控制实训模型；本实训装置采用标准接口，学校还可根据要求选择配件，例如水位控制实训装置、恒压供水实训装置等；
7)  实验台操作面板： PLC和变频器的输入输出点均引到实验台面板上，采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线，方便实验接线。包括各种按钮、指示灯、继电器等，配置电位器，可模拟传感器的输入信号，方便学生自行设计实验。
8)  配套温度及压力两种模拟量实训模块，可进行数据采集实训。

---
