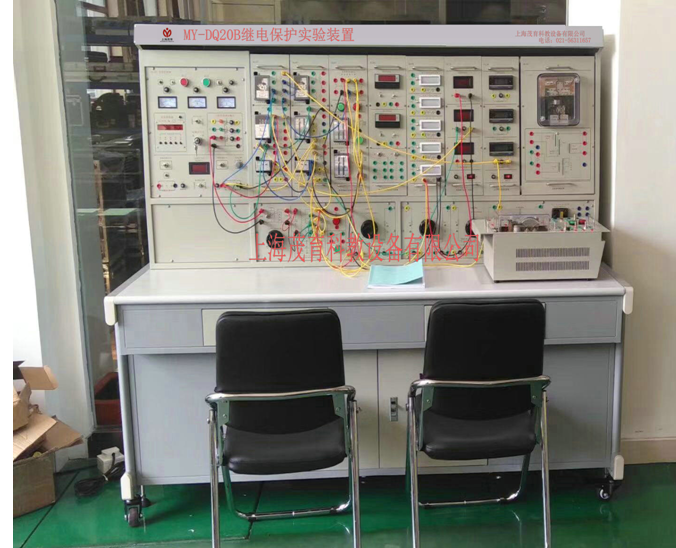

MY-DQ20B电力自动化及继电保护实验装置

电力自动化及继电保护实验装置-是根据《电力系统继电保护》、《电力系统自动装置》、《电气设备》等课程实验教学的要求，结合实际应用和发展而设计的基础实验装置。能对发电厂、变电所及工厂中常用的继电保护、电气二次控制回路等教学内容进行操作实验。适用于电力、电气自动化类专业相关课程的教学实验。
二、装置特点：
1、综合性强：综合了目前国内各类院校中《电力自动化》及《继电保护》等课程的实验项目。
2、适应性强：能满足各类院校《电力自动化》和《继电保护》相关课程的实验教学要求，实验的深度与广度可根据实际需要作灵活调整。本装置采用组件式挂箱结构，更换便捷，如需要扩展功能或开发新实验，只需添加部件即可，永不淘汰。
3、整套性强：该装置从仪器仪表、专用电源、继电器及其它实验部件到实验连接专用导线等均配套齐全，所提供部件的性能、规格等均能满足实验的需要。
4、直观性强：各实验挂件采用分隔结构形式，组件面板示意、图线分明，各挂件任务明确、操作、维护方便。
5、开放性强：控制屏供电隔离（浮地设计），并设有内、外电压型漏电保护装置，确保操作者的安全；各电源输出均有监视及短路保护等功能，使用方便；各测量仪表均有保护功能。整套装置经过精心设计，加上可靠的元器件质量及可靠工艺作为保障，产品性能优良。所有这些功能均为开放性实验创造了条件，有利于提高学生分析问题和解决问题的能力。
三、技术性能：
1、输入电源：三相四线　380V±10%　50Hz
2、工作环境：温度-10℃～+40℃　相对湿度＜85%（25℃）  海拔＜4000m
3. 装置容量：＜1.5kVA
4、外形尺寸：187cm×73cm×166cm
四、装置的配备及要求:
 本装置将实验所需的交流电源、高压直流电源、交流测量仪表、直流测量仪表、电子秒表、各种规格的负载电阻及各种规格的继电器等有机地结合在一起，配套齐全。用户不需要购买任何配套设备，即可完成所有实验。
本装置由控制屏、实验桌及实验组件等组成。采用不同的挂件组合即可完成不同的实验内容。
五、实验项目:
1、电磁型电流继电器和电压继电器实验
2、电磁型时间继电器实验
3、信号继电器实验
4、DZ、DZB、DZS系列中间继电器实验
5、6～10kV线路过电流保护实验
6、低电压启动过电流保护及过负荷保护实验
7、BFY-12A晶体管负序电压继电器实验
8、复合电压启动过电流保护实验
9、冲击继电器实验
10、重复动作手动复归中央信号装置实验
11、重复动作自动复归中央音响信号装置实验
12、具有灯光监视的断路器控制回路实验
13、具有灯光和音响监视的断路器控制回路实验
14、闪光继电器构成的闪光装置实验
15、装设跳跃闭锁继电器的断路器控制回路实验
16、电流闭锁电压速断保护实验
17、发电机过电压保护实验
18、DH-3型三相一次重合闸装置实验
19、自动重合闸前加速保护实验
20、自动重合闸后加速保护实验
21、BCH-2差动继电器特性实验
22、单侧电源辐射式输电线路三段式电流保护实验
23、过流保护与三相自动重合闸装置综合实验与考核
六、装置的安全保护体系：
1、三相四线制电源输入后经隔离输出（浮地设计），总电源由三相钥匙开关控制，设有三相带灯熔断器作为断相指示。
2、控制屏电源由接触器通过起、停按钮进行控制。
3、屏上装有两套电压型漏电保护装置和一套电流型漏电保护装置，控制屏内、外或强电输出若有漏电现象，即告警并切断总电源，确保实验安全。
4、单、三相调压器输出处设有过流保护装置，相间、线间过电流或直接短路均能自动保护。
5、设有定时器兼报警记录仪（服务管理器），对违章使用的次数进行记录，为学生实验技能的考核提供一个统一标准。
6、各种电源及各种仪表均有完善的保护功能。

---
