MY-304G型智能型中高级维修电工实验装置

智能型中级维修电工实验装置-概述

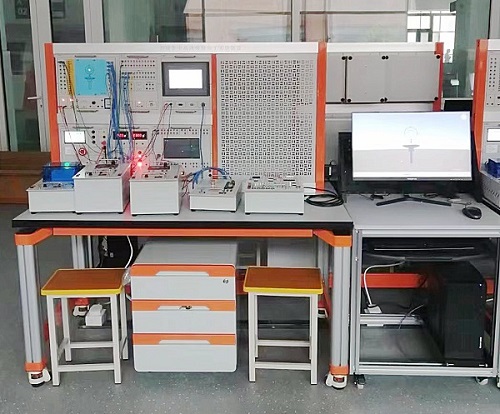

该装置主要由实训桌、实训模块、实训元器件组成。学生根据实训线路选择合适的元器件，接线全部由学生自行完成，接近工业现场。能完成机床线路，电机控制线路，照明配电的模拟操作、安装调试的综合实训，训练学生动手能力和实操技能。主要用于完成《PLC可编程控制器基础电路实训 》《变频器技术》《触摸屏技术》《步进电机实验》《模拟电路实验》《数字电路实验》等专业课程的实训任务。


二、实训装置的特点
1、电气控制线路元器件都装在模块上，并由安全插座引出接线端子，只需要使用插拔式安全导线连接实验，为了降低器件损坏和学生安全，设计原则是高低压分别用不能互插的安全插座进行布局，操作方便、更换便捷、易扩展功能或开发新的实训项目。
2、操作台只需三相四线的交流电源即可投入使用，占地面积小、节约实训用房、减少基建投资、经济效益显著。
三、技术参数
1、输入电源：380V±10％ 50Hz；
2、容量：<1000VA；
3、工作环境：温度-10℃～+40℃　相对湿度＜85％（25℃）　海拔＜4000m；
4、外形尺寸：长×宽×高140cm×70cm×158cm+电脑桌63cm×50cm×110cm；
5、安全保护措施：具有接地保护、漏电过载过流保护功能及智慧用电安全控制系统。
四、设备组成要求：
本实训台由实训挂件、实训桌、实训储物柜三大部分组成。
1、实训桌：采用四个工业铝型材立柱为支撑，立柱端部可安装调节脚，方便高度调节，主体结构通过左、右各2个C字形铝压成型构件联接，台面高度约750mm，桌面板下设支撑框架，截面尺寸为40×20mm，承受力不少于300kg。立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。C字形铝压成型构件为左、右对称件，采用压铸成型工艺，经机加工、抛丸、喷砂，表面橘红静电喷涂工艺。桌面采用25mm麻灰色高密度层压板封边特制，有效提高绝缘等级；实验桌底部装有至少4个导向轮，方便实训台架移动；
2、实训储物柜：采用圆弧卷边冷冲压钣金一体成型，封闭式结构，表面静电喷涂，外形尺寸：约宽450x深550x高705（mm），总重量≥31kg；柜体四边圆弧设计：R=30mm，柜体边框总厚度≤2.5mm；配有承重型卡扣式三节轨，导轨承重量≥30kg，抽屉把手采用卡套式钣金卷边工艺，抽屉采用联体锁设计，底部配有4个万向带刹车脚轮。
3、电脑桌：钢铝结构，装有4只万向轮，装有黑色钢质网孔电脑后靠、键盘托、主机支架。
4、学生凳：（1）凳腿采用30×30×1.2mm 的方管；（2）拉管采用 30×30×1.2mm 的方管；（3）凳面采用 240×340×25mm 刨花板贴木纹纸，凳高40cm，凳面与金属凳架使用大扁头防刮螺杆和防退螺帽穿越固定；（4）防锈处理：金属部件均需经酸洗、磷化、表面除锈处理，采用高压静电喷塑、高温烘烤处理，要求附着力强，抗氧化， 不脱剥，光滑美观，金属桌体颜色为灰色；
五、实训项目
（一）PLC可编程控制器基础电路实训
1.与、或、非逻辑功能测试
2.定时器、计数器功能测试
3.跳转、分支功能训练
4.移位寄存器测试
5.数据处理功能训练
6.微分、位操作测试
7.三层电梯控制
8.自动售货机
9.机械手
10.自动门
11.天塔之光
12.全自动洗衣机
13.自动成型机
19.邮件分拣
20.物料分拣
21.多级传输
22.八段码显示
23.多种液体混合
24.双面铣床
25.电镀槽
26.交流电机正反转控制
27.小车运动
28.搅拌站
29.汽车灯光控制
30.汽车火花塞点火控制
31.加工中心控制
32.隧道监控
33.自动扶梯
34.CA6140普通车床PLC改造控制
35.X62W万能铣床PLC改造控制
36.T68卧式镗床PLC改造控制
37.M7120平面磨床PLC改造控制
38.Z3050摇臂钻床PLC改造控制
39.电动葫芦PLC改造控制
40.Z35摇臂钻床PLC改造控制
41.M1432A万能外圆磨床PLC改造控制
（二）触摸屏变频器实验
1.基于触摸屏PLC控制的三相异步电动机Y/△启动控制
2.PLC 控制电动机点动和自锁控制
3.PLC 控制电动机手动正反转控制
4.PLC 控制电动机带延时正反转控制
5.PLC 控制电动机星/三角启动自动控制
6.变频器功能参数设置与操作
7.变频器报警与保护功能
8.外部端子点动控制
9.变频器控制电机正反转
10.多段速度选择变频调速
11.变频器无级调速
12.基于外部模拟量(电压/电流）控制方式的变频调速
13.温度的PID控制
14.PLC与变频器通讯控制
15.触摸屏与PLC通讯控制
16.触摸屏、变频器与PLC综合控制
17.步进电机控制

---

其他产品链接：
初中高级电工电拖实训装置
电气控制及仪表照明电路综合实训考核装置
低压电工作业考试实操台
低压电工作业安全技术操作台
高级维修电工实训考核装置
电气装配实训室设备
电力拖动实验装置
高性能高级维修电工技能实训装置
高性能中级维修电工技能实训装置
初级电工实训装置
维修电工电气控制技能实训考核装置
初级维修电工实训考核装置
电气装配实验台
高级技师技能实训考核装置
中级维修电工实验装置
高级维修电工技能实训装置
高级维修电工及技师实训装置
低压电工作业安全技术实训台
网孔板初级维修电工实训考核装置
中高级电工实训考核平台
高级维修电工技能实训室设备
网孔型高级电工技能实训装置
初级电工技能操作实训台
网孔型电工综合技能实训装置
高性能初级维修电工技能实训装置
高级电工技能实训考核设备
高级维修电工实训台
智能电工综合实训考核装置
低压电工实训考核装置
通用维修电工技能实训台
高级电工技能实训考核装置
电力拖动实训室设备
初级维修电工实验装置
电力电子与电气传动实验装置
电工电拖实训考核柜
电工技师技能实训考核设备
高级电工技师技能实训装置
维修电工排故培训考核装置
电气安装与维修实训设备
电力电子技师实训考核装置
电机及电拖控制技术实验装置
高级柜式电工电气实训考核柜
现代电工技术实训考核设备
现代电气控制系统安装与调试实训考核装置
低压电工照明实操考核设备
电工电气控制实训箱
高级维修电工实验装置
中级维修电工实训考核装置
网孔板高级维修电工实训考核装置
网孔板中级维修电工实训考核装置
网络型高级维修电工实训平台
维修电工仪表照明实训考核装置

---
