MY-206F初中高级电工电拖实训装置

初中高级电工电拖实训装置-概述
1.该套设备根据国家最新《职业标准》及劳动部颁发的“电工技术等级证”和“电工实操证”等培训、鉴定内容要求，以电工国家职业资格高级工、技师、高级技师考核内容为基础研发而成。同时该套设备遵循了培训、鉴定、竞赛相结合的原则，适用于各类职业学校、技工学校、中专学校、劳动培训及技能鉴定等单位的教学培训、实操考核、技能鉴定使用，也适用于机电类职业技能竞赛。
2.设备采用模块化设计组合式运用的设计理念，包含了PLC控制技术、触摸屏应用技术、变频调速技术、伺服驱动技术、步进驱动技术、电动拖动技术等培训及鉴定内容。

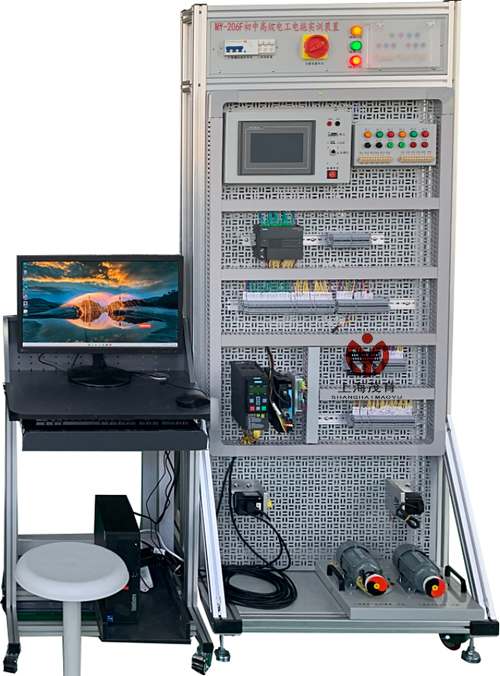

                                           （A工作面(PLC电气控制) ）

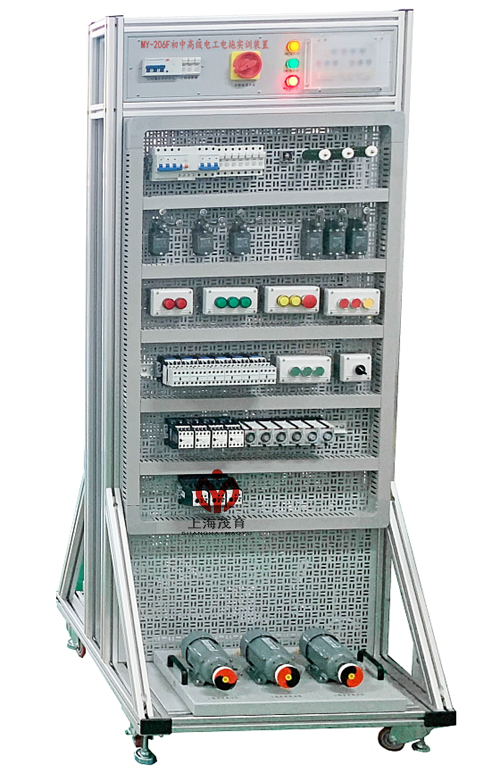

                                                  （ B工作面(电力拖动)）
                                  （图片仅供参考，以实物具体配置为准）
一、 设备技术参数
1.工作电源： AC380V±10％ 50Hz。
2.额定功率：≤1.5kW。
3.设备尺寸：长×宽×高=800mm×800mm×1940mm。
4.安全保护功能：漏电保护、过流保护、短路保护、接地保护。
二、 设备功能与结构
1.设备以网孔架为基础实训单元，仿真企业真实环境，可开展教学实训。
2.设备采用A，B双面实训方式，其中A工作面由电源模块以及PLC电气控制挂板组成，其中B工作面由电源模块、电力拖动挂板、电动机组、电力拖动实训套件组成。
A工作面实训区
1.电源模块
1.1功能：为实训任务提供各种电源，具有漏电保护、过流保护、短路保护、接地保护等。
1.2尺寸：W718*D98*H158mm （允许相差%5左右）。
1.3结构：由箱体和面板组成，采用Q235冷轧钢板折弯后焊接而成，表面静电喷塑处理。
1.4直流电源：DC24V/6.5A，带短路保护及自动恢复功能。
1.5两组交流电源输出；AC380V、AC220V，采用安全端子及螺钉端子两种输出方式，方便不同方式接线。
1.6电源输出区域设计有透明安全防护罩，提高用电的安全性。防护罩开合角度大于110度，出线孔为拱门型设计。
2.PLC电气控制挂板
2.1功能：挂板集成安装有PLC控制器、触摸屏、变频器、伺服系统、步进系统、指示灯按钮模块等，所有器件端口引至接线端子，完成接线、编程、调试等实训。
2.2尺寸：W718*D40*H1490mm（允许相差%5左右）。
2.3结构：挂板采用二横二竖通用网孔设计， Q235冷轧钢板折弯后焊接而成，表面静电喷塑处理。
2.4主要器件参数：
2.4.1 PLC主机系统：西门子S7-200Smart ST40 PLC
（1）高速计数:4 路 200 kHz
（2）具备以太网接口和 RS485 接口
（3）支持 TCP,UDP,ISO-ON-TCP 通信协议
（4）用户储存器: 24 KB 程序存储器/16 KB 数据存储器/10 KB 保持性存储器
（5）板载数字 I/O: 24 点输入/16 点数出
（6）I/O 模块扩展: 最多可支持 6 个扩展模块
（7）可用电流（24 V DC）：最大 300 mA（传感器电源）
（8）尺寸：125x100x81mm（±5%）
2.4.2触摸屏模块：昆仑通态 TPC 7032kt 7寸触摸屏；
液晶屏：7"TFT 液晶屏，分辨率（800×480）；CPU 主板 ：Cortex-A7 多核800MHz；四线电阻式；存储设备 128M NAND Flash，HK/HS 软件支持大数据储存；电源：DC24V/30W。
2.4.3变频器：西门子G120C-PN 0.75KW/380V 变频器；
（1）点数：6 点数字输入，3 点数字输出；
（2）标称功率：0.75kW；
（3）尺寸长×宽×高：297*266*340mm,
（4）输入电源：380～480V
2.4.4伺服系统；两相数字式步进驱动器；自复平钮、旋钮2、信号指示灯，端口引至接线端子组成。
B工作面实训区
1.电源模块
（1）功能：为实训任务提供各种电源，具有漏电保护、过流保护、短路保护、接地保护等。
（2）尺寸：W718*D98*H158mm （允许相差%5左右）。
（3）结构：由箱体和面板组成，采用Q235冷轧钢板折弯后焊接而成，表面静电喷塑处理。
（4）直流电源：DC24V/6.5A，带短路保护及自动恢复功能。
（5）两组交流电源输出；AC380V、AC220V，采用安全端子及螺钉端子两种输出方式，方便不同方式接线。
（6）电源输出区域设计有透明安全防护罩，提高用电的安全性。防护罩开合角度大于 110 度，出线孔为拱门型设计。
2.电力拖动挂板
电力拖动挂板采用万能网孔板开放式设计，自由组合的思路，学员根据实训项目的要求，选取器件、组合成相应的实训电路，完成电力拖动线路安装、接线、调试及工艺整理，满足实训教学、鉴定培训及职业竞赛的需要。
3.电动机组
（1）功能：底板采用Q235冷扎钢板折弯后焊接而成，表面静电喷塑处理，底板安装有三相异步电动机及双速电动机，电动机引线采用高绝缘性安全型接线柱引出，以便于学员接线。装有两个黑色铸铝拉手，方便搬运。在设备中作为电路负载模块使用。
（2）尺寸：W600*D260*H160mm（允许相差%5左右）。
（3）三相异步电动机：380V 60W 0.39/0.66A(0.67A) 1400r/min。
（4）双速电机：380V 40/25W 0.25/0.2A 2800/1400r/min。
4.电力拖动实训套件
实训套件包含剩余电流动作断路器、小型断路器、交流接触器、辅助触头、中间继电器、熔体、熔断器座、时间继电器、时间继电器、热过载继电器、行程开关、自复平头按钮、蘑菇头式按钮、按钮盒等元器件组成，完成教学实训用。

---
