MY-19T循环搬运控制实训台

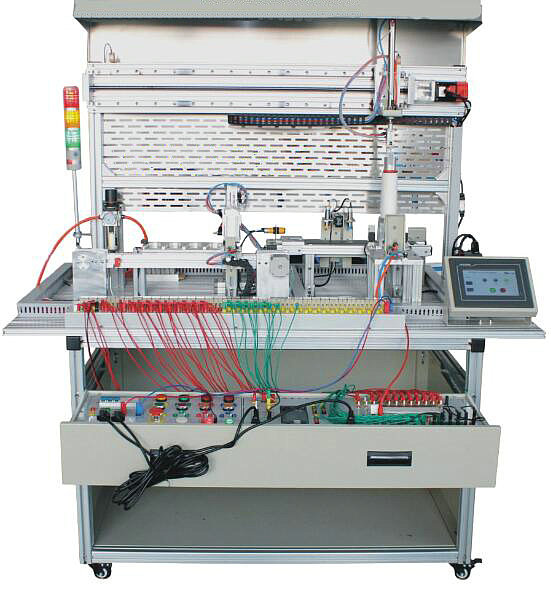

循环搬运控制实训台-由型材导轨式实训台,采用机械部件、PLC模块、变频器模块、按钮模块、电源模块、模拟生产设备实训模块(包含上料单元、皮带输送检测单元、气动机械手搬运单元、物料传送仓储单元、物料返回单元)、触摸屏、接线端子排和各种传感器等组成。采用开放式和拆装式结构,可根据现有的机械部件组装生产设备,使整个装置能够灵活的按实训教学要求组装。通过基于该实训系统的使用、训练和培训,能充分锻炼操作者团队协作能力、计划组织能力、自动线安装与调试能力、工程实施能力等。同时适合学生进行课程设计、毕业设计。
二、技术性能
1、输入电源:三相四线(或三相五线)~380V±10%  50Hz
2、工作环境:温度-10℃~+40℃ 相对湿度≤85%(25℃)海拔<4000m
3、装置容量:<1.0kVA
4、外形尺寸:1500mm×800mm×1500mm
三、系统组成
本装置主要由型材实训台、上料单元、皮带输送检测单元、气动机械手搬运单元、物料传送仓储单元、物料返回单元、PLC模块、变频器模块、按钮模块、电源模块、各种传感器、触摸屏、物料、I/O接口板和气管等组成组成,完成上料、检测、分拣、搬运、传输、分类、储存、再回到初始位置,是典型的光机电一体化闭环实训平台。
四、实训项目
任务一:气动系统的安装与调试
1、气动方向控制回路的安装
2、气动速度控制回路的安装
3、气动顺序控制回路的安装
4、气动机械手的安装
5、气动系统气路的连接
6、磁性开关的位置调整
7、气动系统调试
任务二:变频器、步进电机及驱动器、伺服电机及驱动器的安装与调试
1、变频器与交流电机主电路的连接
2、变频器面板的参数设置与操作
3、变频器面板控制交流电机调速
4、通过变频器外部端子控制电机启停
5、步进电机及驱动器的选型
6、步进电机的控制回路连接
7、步进电机的调试
8、伺服电机及驱动器的选型
9、伺服电机的控制回路连接
10、伺服电机的调试
任务三:机电设备的安装与调试
1、上料单元的安装与调试
2、交流电机传动装置的安装与调试
3、工业编码器安装和同轴度的调整
4、物料检测传感器的安装与调试
5、气动机械手装置的安装与调试
6、步进电机传动装置的安装与调试
7、伺服电机传动装置的安装与调试
8、丝杠导杆的安装与调试
9.平面巷式仓库位的安装与调整
10、触摸屏的安装与调试
11、机电一体化设备控制回路安装调试
12、自动生产线整体控制回路安装调试
任务四:电气控制电路的安装与PLC编程
1、电动机正反转控制电路的连接与程序编写
2、电动机调速控制电路的连接与程序编写
3、电机闭环定位控制电路的连接与程序编写
4、皮带输送检测程序编写
5、气动顺序动作控制程序编写
6、气动机械手控制程序编写
7、步进电机控制电路连接及控制程序编写
8、伺服电机控制电路连接及控制程序编写
9、触摸屏电路的连接及控制画面编写
10、机电一体化设备控制程序编写
11、自动生产线控制程序编写
任务五:自动控制系统的安装与调试
1、多种传感器的安装与调试
2、皮带输送检测的自动控制
3、机械手的自动控制
4、物料返回单元的自动控制
5、机电一体化的自动控制
6、PLC控制系统的安装与调试
7、自动生产线的安装与调试
任务六:区分不同物料系统的设计
1、自动生产线的安装与调试
2、区分物料的程序编写
3、调节三种传感器:识别并分拣黄色(铁质、铝质、尼龙)、红色(铝质、尼龙)物料。
五、基本配置表
序号 名称 主要元件或型号、规格 数量
1 工作实训台 1500mm×800mm×800mm 1台
2 PLC实训模块 三菱FX2N-48MR 1件
3 变频器实训模块 D720, AC380V输入,≥0.4kW 1件
4 触摸屏 7英寸 工业彩色触摸屏 1件
5 电源模块 三相电源总开关(带漏电和短路保护)1个,熔断器3只,单相电源插座2个,安全插座5个 1件
6 按钮模块 开关电源24V/6A、急停按钮1只,转换开关2只,蜂鸣器1只,复位按钮黄、绿、红各1只,自锁按钮黄、绿、红各1只,24V指示灯黄、绿、红各2只 1件
7 上料单元 光电传感器1只、单杆气缸1只、调速阀2只、磁性开关2只、单控电磁阀1只、物料库1只、尼龙推块1块、物料档块1块、气缸支架1个 1件
8 皮带输送检测单元 三相交流减速电机(AC380V,输出转速50r/min)1台,传输带960×58×2mm 1条、电容传感器1只、电感传感器1只、颜色传感器1只、旋转编码器1只、滚轮2只、皮带安装架1套 1件
9 气动机械手搬运单元 薄型气缸1只、回转气缸1只、气动手爪1只、磁性开关5只、单控电磁阀3只、调速阀6只、手臂底座1只 1件
10 物料传送仓储单元 同步带1根、同步轮2只、步进电机1只、驱动器1只、平面货架1只、平面送货台1只、行程开关2只、磁性开关2只、单控电磁阀1只、推动气缸1只,调试阀2只 1件
11 物料返回单元 伺服电机及驱动器各1只、丝杠1根、单杆气缸1个,气爪1个 1件
12 触摸屏 5.7英寸STN64K 彩色触摸屏 1件
13 接线端子排 接线端子和安全插座 1套
14 物料 金属(铁、铝)各6个,尼龙6个 18个
15 安全插线   1套
16 气管 Ф4/Ф6若干 1套
17 PLC编程电缆   1条
18 PLC编程软件   1套
19 产品配套光盘 (使用手册、程序等) 1套
20 空气压缩机 0.6~0.8MPa 1台
