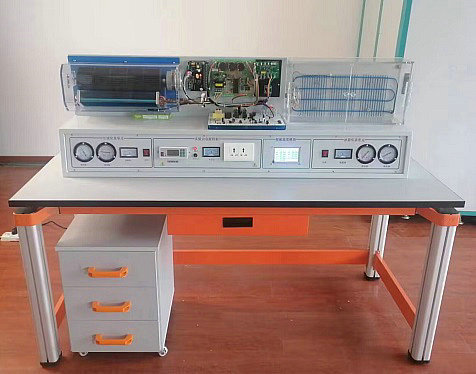

MYKT-7A制冷制热综合实验装置

制冷制热综合实验装置-适合中等职业学校的制冷和空调设备运用与维修等专业的《制冷空调机器设备》《制冷空调装置的安装操作与维修》《制冷空调自动化》《空气调节技术与运用》等程的教学与实训。
二、技术参数与功能：
1、工作电源 AC220V ± 10% ， 50H 2 。
2、最大遥控距离 8m ，角度 90 度。
3、噪声：内机 37-44dB ，外机是 55-65dB 。
4、环境温度 -10 ℃到 40 ℃。
5、相对湿度≤ 85% （ 25 ℃）。
6、输入功率＜ 1KVA
7、实验台规格（ mm ） 1600 × 700 × 1180mm
8、环境温度 10 0 C 到 40 0 C 。
9、人身安全保护功能：该设备具有漏电保护装置，地线浮空。
10、压缩机功率：
空调：1ph
冰箱：1/10ph
制冷剂类型：
空调：R22
冰箱：R12
11、具有温度巡测功能，数码显示，即温度巡测器可检测制冷制热实验设备的各关健部位的工作温度，提供实验数据。
12、具有压力检测功能，检测空调器与电冰箱的高压压力与低压压力供实验分析故障判答。
13、具有电流、电压检测功能，显示设备工作时电压与电流观察机器是否正常工作。
14、纯软件模拟仿真制冷、制热全过程。
15、具有电脑板故障演示功能（演示电脑板的常见故障及排除方法详见说明书与教学演示软件）
16、利用演示软件，演示电冰箱制冷、空调器制冷制热的全部工作过程。
17、演示软件提供 50 多种电冰箱、空调器的电路原理演示使学生思维更加丰富。
18、将空调器、电冰箱、全方位解剖，同时还保证单独进行空调的制冷制热、模式运转及电冰箱制冷运行等实验，使学生掌握冰箱、空调器的运行原理，使用方法，故障原因及排除方法。
19、空调器在遥控模式下能自动开机、自动关机。
20、具有遥控、手控二种演示功能，空调器制冷制热可由遥控控制工作，也可通过手动机械控制工作。
三、空调电脑板故障操作说明：
（一）手控操作：
1、HK 2 开关是手控与遥控功能转换开关
2、HK 2 手控状态时空调器工作时间不能超过30分钟。
3、HK 1 是在 HK 2 手控状态下控制空调器制冷，制热功能。
（二）遥控操作：
1、HK 2 在遥控状态下，电脑板才能待机工作，遥控模式状态时，遥控指示灯亮。
2、遥控电脑板 LD 1 红灯亮是制冷待机或除湿状态。
3、LD 2 绿灯亮时压缩机工作状态。
4、LD 3 黄灯亮是制热状态指示。
5、故障开关 K 1 到 K 12 是在遥控模式下才能进行故障演示。
6、HG 按钮为应急开关，空调工作状态时按一次 HG 按钮空调器立即关机，空调器待机状态下，按一次 HG 按钮，空调器立即工作。
（三）故障演示说明
1、遥控失灵：将故障开关 K 1 断开，即接收头信号不能送到主板。
2、遥控失灵：将故障开关 K 2 断开，即接收头无直流 5V 电源提供。
3、整机不工作：将故障开关 K 3 断开，即电源变压器无交流 12V 电源输出。
4、整机不工作：将故障开关 K 4 断开，无直流 12V 电源输出。
5、整机不工作：将故障开关 K 5 断开，无直流 5V 电源输出。
6、内风机不转：将故障开关 K 7 断开，无风机工作电源输出或电机损坏。
7、空调不制热：故障开关 K 8 断开，电磁阀无电源不制热。
8、空调不工作：将故障开关 K 9 断开，晶振不工作。
9、峰鸣器无声：将故障开关 K 10 断开，峰鸣器开路。
10、遥控失灵：将故障开关 K 11 断开，无传感信号输入。
四、部分软件演示项目：
空调冰箱系统流程实习项目：
1、普通单门电冰箱系统流程
2、双门直冷式电冰箱制冷系统流程
3、双门间式电冰箱制系统流程
4、单门直冷式电冰箱电控系统流程
5、双门间冷式电冰箱电控系统流程
6、热敏电阻温控器系统流程
7、GR204EIC 温控器系统流程
8、BCD-125W 型风冷电子温控双门双温电冰箱
9、典型直冷双系统电冰柜制冷系统原理实验
10、典型直冷双系统电冰箱电路原理实验
11、电冰箱双制冷系统原理实验
12、风冷单系统电子温控电冰箱控制原理实验
13、分体式热泵型空调器系统流程
14、分体式热泵型空调电控器系统流程
15、窗式电泵型空调器电控系统流程
16、风冷柜式空调器电控系统流程
17、电冰箱动态演示系统
18、分体式热泵型空调器动态演示系统
19、东芝窗式空调器电路实验
20、分体空调控制电路实验
21、海尔一拖二空调器制冷系统实验
22、三门豪华型电冰箱电路原理实验
23、万宝无霜电冰箱电路原理实验
24、微电脑控制程序实验
25、一拖三式制冷循环实验
26、一拖四式制冷循环实验
五、电冰箱故障产生与实训：

故障名称	故障产生办法
漏氟	从截止阀 I 充气口放氟
氟太多	从截止阀 I 充气口加氟至 1 安培电流
压缩机吸气口堵塞	关截止阀 I ，全关即全堵，半关即半堵
压缩机过载保护器	用坏的过载保护器换去好的过载保护器
压缩机启动电容器故障	用不配的或击穿了的电容换掉好的电容器
不制冷	断开温控器制冷接点
不停机	短接温控器制冷接点

六、空调器故障产生与实训：

故障名称	故障产生办法
漏氟	从截止阀 I 充气口放氟
毛细管堵塞	关截止阀 II ，全关即全堵，半关即半堵
氟太多	从截止阀 I 充气口加氟
压缩机吸气口堵塞	关截止阀 I ，全关即全堵，半即半堵
冷凝器脏堵塞	用一玻璃板封住冷凝气进风表面
蒸发器脏堵塞	用一玻璃板封住蒸发器进风表面
压缩机过载保护器	用坏的过载保护器换去好的过载保护器
压缩机启动电容器	用不配的或击穿了的电容换掉好的电容器
不制热	拔掉电磁四通阀电源线或拿出线圈
室外风机不转	拔掉室外风机电源线或换上坏的电容器
室内风机不转	拔掉室内风机电源或换上坏的电容器
温控不灵	拔掉或接室内温度传感器
遥控不灵	拔掉控制器或短接收板插件
电源电路故障	拔掉变压器插件或保险管，破坏整流稳压
制冷系统异常保护	把盘处管温度传染感器移至别处

七、组件配置清单：（每台2座配置）：

名称	数量	名称	数量
1 、空调压缩机	1 台	17 、冰箱蒸发器	1 只
2 、箱压缩机	1 台	18 、冰箱温控器	1 只
3 、调冷凝器	1 只	19 、实验台面板	1 张
4 、空调蒸发器	1 只	20 、高压表	2 只
5 、四通阀	1 只	21 、低压表	2 只
7 、遥控器	1 只	22 、 0~220V 交流电表	1 只
8 、手阀	4 只	23 、数显温度表	1 只
9 、视液镜	1 只	24 、 0~5A 电流表	2 只
10 、起动电容	1 只	25 、航空插	1 只
11 、风机	3 个	26 、指示灯	10 只
12 、 5W 变压器	1 个	27 、保险管座	1 个
13 、 10W 变压器	1 个	28 、漏电保护开关	1 个
14 、空调过滤器	1 个	29 、三插件	2 个
15 、冰箱过滤器	1 个	30 、 B 型四脚开关	2 只
16 、冰箱冷凝器	1 个	31 、圆形铜管	1 套
