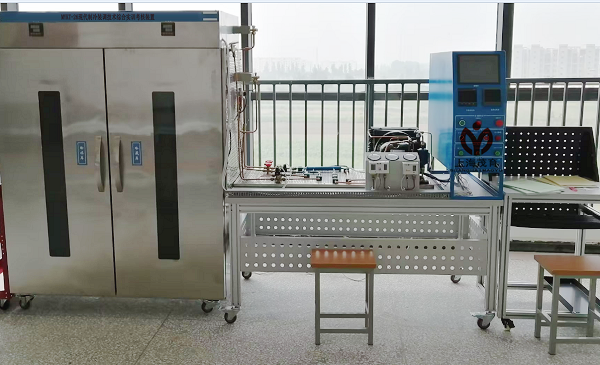

MYKT-26B冷链物流管道与制作调试实训设备
一、冷链物流管道与制作调试实训设备-产品综合要求:
1、制冷技术相关标准设计,突出“安装”、“调试”、“维修”、“设计”、“管理”等技术技能训练内容,以培养制冷与空调专业技术人才,在制冷专业教学实训主要体现有三个方面的内容,分别是冷库的安装与调试、冷库系统的应用设计、库系统故障查排。
2、设备须选用真实的制冷元器件,真实的冷库库体。设备在控制方面须引入PLC+触摸屏+组态监控&单片机+智能仪表的控制模式,在制冷系统方面使用电子膨胀阀,能准确稳定地控制蒸发器的流量,从而精确地控制库内温度。另外触摸屏及组态监控的人机交互界面须直观友好。须设置了系统操作台,在库体安装有不锈钢网孔板,可更换,以便于学员在上述的操作台与侧板上安装制冷系统和电路系统等。。
3、可完成冷库系统的设计、电子膨胀阀代替热力膨胀阀的改造、双温冷库热气融霜系统设计、编制双温冷库PLC控制程序的设计;编制双温冷库触摸屏程序的改造设计、编制双温冷库组态监控程序的设计。
二、技术参数:
1、工作电源:单相三线 220V±10% 50Hz
2、工作环境:温度 -10℃~40℃、相对湿度 ≤85%
3、额定功率:≤800W
4、安全保护:设备漏电过载保护、压缩机过载及启动保护、压力保护
5、制 冷 量:1/3P
6、制 冷 剂:R134a/22
7、制冷剂充注量:400g±10%
8、冷藏室温度:0~--20℃
三、结构要求:
设备须由冷库库体、操作台、制冷系统和电气控制系统组成冷库装置
四、实训项目要求:
1、制冷系统维修专用工具的基本操作
2、干燥过滤器的原理及认识
3、视液镜的原理及认识
4、冷库膨胀阀的原理及认识
5、压力控制器的原理及认识
6、冷凝压力开关的原理及认识
7、胀管器的原理及认识
8、冷库系统综合调试实训
9、冷媒电子检漏仪的原理及认识
10、真空计的原理及认识
11、手提式焊具的原理及认识
12、加液表组组套的原理及认识
13、冷凝机组的原理及认识
14、电路检修与调试专用工具的基本操作
15、冷库电气控制系统安装实训
16、冷库电气控制系统的调试与检修
17、系统管道焊接
18、制冷系统安装基本工艺
19、制冷系统维修基本工艺
20、制冷技术实训
21、进口专业配件膨账阀调节实训
22、冷冻系统的调试实训
23、冷藏系统的调试实训
五、高级工可进行的实训项目要求:
项目一、双温冷库系统的认识项目
冷库系统结构及设备工作原理的了解和掌握;
冷库控制原理的认识;
冷库系统的安装与调试
制冷组件的制作与钎焊;
制冷系统的安装;
电控系统的安装;
制冷系统测试与制冷剂充注;
冷库系统的调试;
项目二、制冷设备的设计
双温冷库热气融霜系统设计;
编制双温冷库PLC控制程序的设计;
编制双温冷库触摸屏程序的改造设计;
冷库组态监控程序的设计;
制冷系统故障查排;
电控系统故障查排;
PLC与触摸屏控制技术应用。
