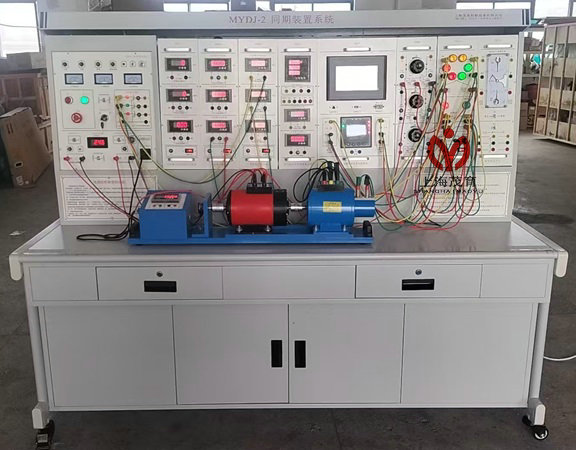

MYDJ-2型电机及同期系统综合实训装置

电机及同期系统综合实训装置-概述
  该装置是利用直流电机拖动三相交流发电机发电，发出频率可调，电压可调的三相交流电，设备采用挂件结构，扩展方便。配备同期装置可观察到电压、频率的大小。在整个系统拖动、并网过程中，均能进行调节，并且能有直观的指示灯、表计进行观察运行状态。配有功率表，观察并网后功率变化情况。

二、技术性能
1、输入电源：(或三相五线) ～380V±10% 50Hz
2、工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃)  海拔＜4000m
3、装置容量：＜1.5KVA
4、外形尺寸：186×70×158cm3（±5%）
四、实验项目
1. 同步电机实验
1) 三相同步发电机的运行特性
2) 三相同步发电机的并网运行
五、装置的基本装备
1、DQ01电源控制屏(铁质喷塑结构)
(1) 交流电源
    提供三相0～450V可调交流电源，同时可得到单相0～250V可调电源(配有一台三相同轴联动自耦调压器（规格1.5KVA、0～450V）。配有三只指针式交流电压表，通过切换开关指示三相电网电压和三相调压电压。
(2) 高压直流电源两路
    提供220V(0.5A)励磁电源及0～250V(3A)连续可调稳压电枢电源各一组，并设有直流数显电压表及切换开关。
(3) 人身安全保护体系
    设有三相隔离变压器一组(三相电源经钥匙开关、接触器后，到隔离变压器，再经三相调压器输出)，使输出与电网隔离，对人身安全起到一定的保护作用；
    设有电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源。强电连接线及插座，采用全封闭结构，使用安全、可靠、防触电。
 (4) 控制屏正面大凹槽内，设有两根钢管，可挂仪表及实验部件。凹槽底部设有多个小圆形单相三芯220V电源插座，供仪表等部件供电用。控制屏右侧设有三极220V电源插座及三相四极380V电源插座。
2、DQ02实验桌
    实验桌为铁质双层亚光密纹喷塑结构，桌面为防火耐磨高密度板,结构坚固，形状似长方体封闭式结构，造形美观大方；设有两个大抽屉、柜门，用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌还设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实验室的布局。
3、学生凳
1．凳腿采用30×30×1.2mm 的方管；
2．拉管采用 30×30×1.2mm 的方管；
3．凳面采用 240×340×25mm 刨花板贴木纹纸，凳高40cm，凳面与金属凳架使用大扁头防刮螺杆和防退螺帽穿越固定；
4．防锈处理：金属部件均需经酸洗、磷化、表面除锈处理，采用高压静电喷塑、高温烘烤处理，要求附着力强，抗氧化， 不脱剥，光滑美观，金属桌体颜色为灰色。
4、固定电机导轨、光电编码器测速系统及数显转速表。
包括测速系统及固定电机的导轨等。导轨平整度好，加工精细，能保证电机与电机之间很好的连接，电机运行噪声小，实验参数典型，能较好满足实验要求。测速系统采用光电编码器测速系统。
5、直流他（并）励电动机（220V、2.2A、 355W、1500r/min）
即可作电动机又可作测功机，做电动机使用时，可作为发电机的原动机，也可用于拖动电动机完成四象限测试；作测功机使用时，由于电机经特殊设计，容量是被测电机的2～3倍，并经精密仪器校正，能很好的完成被测电机的加载输出转矩的测试。
6、三相同步发电机
作发电机使用时，电压380V/Y、电流0.3A、功率170W、1500r/min。
7、直流数字电压、毫安、安培表
    直流数显电压表一只,测量范围0-300V。
    直流数显毫安表一只，测量范围：0-2000mA,具有短路保护功能。
    直流数显电流表一只，测量范围0～5A，具有短路保护功能。
8、单/三相智能型功率、功率因数表
   通过键控、数显窗口实现人机对话功能控制模式。能同时测量两路单相功率P1、P2，三相功率等于两路功率之和（两表法测量三相总功率）。电压电流量程为450V和5A。
9、DQ27三相可调电阻器(三组900Ω×2/0.41A瓷盘电阻)
10、DQ29可调电阻器、电容器
    提供90Ω×2/1.3A及900Ω×2/0.41A瓷盘电阻各一组，35μF/450V、4μF/450V电力电容各1只。
11、DQ31熔断器及开关板
    由熔断器部分和两个三刀双掷开关、一个双刀双掷开关组成。
12、DQ32旋转灯、并网开关、同步机励磁电源
    由并网用的三组相灯<黄、绿、红各两只>,一组并网开关和一组同步机励磁电源<5～24V/2.5A可调>组成。
13、DQ33 整部表及开关
由一个整步表MZ10及一个开关组成。
14、DQ44交流数字电流表
由三只数字交流电流表组成。
15、DQ45交流数字电压表
由三只数字交流电压表组成。 测量范围0～500V。
16DQ35同期装置
提供同期系统1套，提供必备的互感器等外围辅材
17、双圈护套结构连接线
采用双圈护套线，4mm导线里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，接触优良。

---
