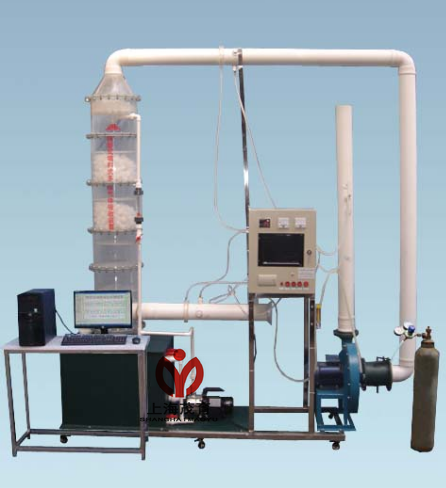

MYH-333B数据采集筛板式填料式多级气体设备
数据采集筛板式填料式多级气体设备-原理 、用途及特点:
筛板式、填料式塔为四段落上下各二段逐级接触式气液传质设备,能够实现蒸馏和吸收两种分离操作,广泛应用于化工、石油化工、石油等行业中。在筛板塔内,气体保持一定的速度上升,流体沿降液管流下后,进而沿筛板水平流动与上升的气流充分接触,从而完成两相间的传质过程。筛板塔空塔速度较高,因而生产能力大,塔板效率高,操作弹性大,造价低,检修、清理方便。本实验装置主要用于原理演示的教学实验。
二、技术指标及参数:
1、气体流量=50-300m
3/h
2、循环液流量0.1~1m
3/h
3、多级塔径:Ø 300mm×
4、多级塔高:2000mm
5、碱液对SO
2吸收效率80%以上
6、装置外形尺寸:长2200mm宽500mm高2500mm、
7、工作电源:AC220V±10%、50Hz,单相三线制,功率1500W;安全保护:具有接地保护、漏电保护、过流保护;
8、电源线路及控制线的安装:须使用环保阻燃电气配线槽,规范整理符合国家标准,具有绝缘等特点,布线整齐,安装可靠,便于查找、维修和调换线路;
三、主要配置:
1、在线进、出气体浓度检测系统各1套(瑞士进口SO2传感器)2只:4-20MA输出、测量范围0-2000PPM,分辨率1PPM、测量范围0-2000PPM,分辨率1PPM;
2、在线风压、风量及风速检测系统1套:压力传感器1套:316L不锈钢壳体,远传显示,量程0-10Kpa、输出4-20MA;风量、风速测量精度:±1%;
3、风管内在线温度、湿度检测系统1套:远传显示、温度量程-40-100℃、湿度量程0-100RH%、输出4-20MA(4线制)、供电9-36VDC;
4、采用10.4寸彩色液晶触摸屏、微型打印机1套:热敏打印、打印速度50mm/s(MAX)、分辨率8点/mm和384点/行、有效打印宽带48mm;
5、计算机通讯接口、实时记录历史数据和实时曲线、数据处理软件:
6、筛板式、填料式四段气体吸收塔1套:透明有机玻璃材质、厚度8mm,含包括附件:聚炳烯填料、除雾器、
7、人工监测进出口2组、测压环2组,透明测压软管1批;
8 、SO2气体与钢瓶1套(10升)、气体流量计1个、不锈钢双表头气体减压阀1只、
9、.贮液箱1只:白色PP板、厚度10mm,含加药口1套;
10、耐酸耐碱水泵1台、流量:1 m3/h、扬程:15(m)功率750W;含液体喷淋分配装置1套;
11、流量测量与调节:液体流量计1只、(LZS-25、量程:160~1600L/ h)、
12、气尘静态混合器1套:采用箱式静态混合器;
13、离心通风机1台:(电压:220V、功率1.1Kw、转速2900r/min)、、
14、变频器1套:控制风机转矩调节风量大小;
15、电源控制系统:双面亚光密纹喷塑电控箱1只、漏电保护器、带灯自锁按钮开关、
16、 Ø 110连接管路及控制球阀
17、不锈钢框架实验台(38mm
×38mm不锈钢方管、配脚轮均为万向轮带禁锢脚)等组成。
