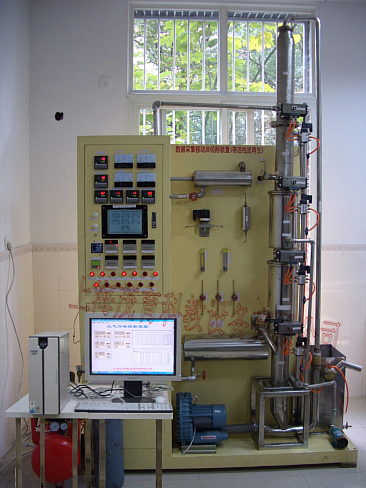

MYH-342B数据采集活性炭移动床吸附实验设备

数据采集活性炭移动床吸附实验设备-原理 、用途：
移动床吸附是气体吸附工艺中一种典型的处理设备，其优点是处理气量大，吸附剂可循环使用，适用于稳定连续量大的气体净化工艺，缺点是吸附剂的磨损较大。移动吸附床主要包括上下两层，中间为锁气排料装置。在床层上部，吸附剂不断向下移动与上升的气体逆流接触，完成污染气体的吸附。在床层的中部，吸附剂在下降的过程中，经历了解吸再生阶段。然后进入最底端冷却后通过气力输送返回到塔顶重新进行吸附。脱附下来的浓集气体通过冷凝回收部分污染物。整个系统内，吸附和脱附连续完成，包括了吸附、脱附，冷却，提升、冷凝等过程。但由于结构较为复杂，学生往往对于其处理流程及操作较为模糊。本装置是专门研制的小型教学实验模型。设备包括移动床的所有组成，即吸附、脱附（再生）增浓，浓集气的冷凝回收，脱附后活性炭的冷却和气力提升等、用于教学实验及科研的模型试验。
二、主要技术指标及参数：
1、实验气量4m³/h，
2、对有机物的净化效率90%。
3、再生加热器功率：2kw
4、吸附器直径：Ø 100mm高1300mm
5、装置外形尺寸：1450mm×450mm×1600mm、
6、工作电源：AC220V±10%、50Hz，单相三线制，功率3500W；安全保护：具有接地保护、漏电保护、过流保护；
7、电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘等特点，布线整齐，安装可靠，便于查找、维修和调换线路；、
三、主要配置：
1、在线进、出VOCs气体浓度检测系统各1套（VOCs传感器）2只：4-20MA输出、测量范围0-2000PPM,分辨率1PPM、测量范围0-2000PPM,分辨率1PPM；
2、在线风压、风量及风速检测系统1套：压力传感器1套：316L不锈钢壳体，远传显示，量程0-10Kpa、输出4-20MA；风量、风速测量精度：±1%；
3、风管内在线温度、湿度检测系统1套：远传显示、温度量程-40-100℃、湿度量程0-100RH%、输出4-20MA（4线制）、供电9-36VDC；
4、采用10.4寸彩色液晶触摸屏、微型打印机1套：热敏打印、打印速度50mm/s（MAX）、分辨率8点/mm和384点/行、有效打印宽带48mm；
5、计算机通讯接口、实时记录历史数据和实时曲线、数据处理软件：
1、三段活性炭移动床吸附器1套、304不锈钢材质、厚度1.5mm、含活性炭填料、
2、有机气体发生装置1套、304不锈钢材质、厚度1.5mm、
3、气体混合缓冲器1套、304不锈钢材质、厚度1.5mm、
4、漩涡式喷气风机2台、电源：AC220V，单相三线制，功率370W
5、抽吸风机1台、电源：AC220V，单相三线制，功率120W
6、活性炭移动电机2套、电源：AC220V，单相三线制，功率250W
7、数显调速器2套、控制移动电机调节快慢；
8、加热器1套、电源：AC220V，单相三线制，功率1300W
9、温度控制系统1套、（控温精度：±1℃）、PT100温度传感器1只；
10、冷却器1套、304不锈钢材质、厚度1mm、
11、降温系统1套、304不锈钢材质、厚度2mm、
12、阻火缓冲箱1套、304不锈钢材质、厚度1mm、
13、温度控制传感器4只、（数显仪表）
14、人工监测进出口4套、304不锈钢材质、
15、气体流量计1只、（LZB-15、量程400~4000L/h）气体流量计1只、（LZB-3、量程30~300L/h）
16、气体与钢瓶1套（8升）、气体流量计1个（LZB-3、量程30~300L/h）、不锈钢双表头气体减压阀1只、
17、电源控制系统：漏电保护器、带灯自锁按钮开关、
18、304不锈钢材质连接管路及控制球阀（规格：Ø 20）
19、设备框架控制柜1只（配脚轮均为万向轮带禁锢脚）等组成。

---
