| 分 项 | 说 明 | |||

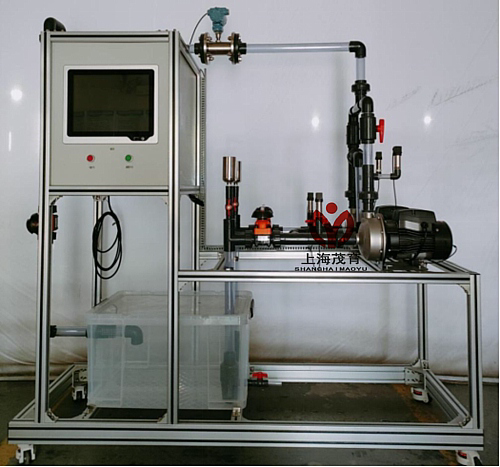

| 离心泵综合实训装置-特点 |
1、整个装置美观大方，结构设计合理，具备强烈的工程化气息，能够充分体现现代化实验室的概念； 2、设备布局合理、美观，结构清晰，整体感强，能够在实验室中体现主实验设备的概念。 3、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。 4、流量测量采用了涡轮流量计的方式，数据处理器对涡轮流量计线性系数具有较强的补偿功能，并且直接显示流量数据。 5、离心泵置于水箱上方，离心泵进口管道安装有底阀，同时安装有离心泵启动排气装置，避免了离心泵叶轮及腔体长时间浸泡在水中，大大延长设备寿命。 6、整套系统采用标准工业仪表控制系统，可进行化工原理实验，也是过程自动化及化工检测仪表实验的良好平台。 7、装置设计可360度观察，实现全方位教学与实验。 |
|||
| 装置功能 |
1、使学生充分了解离心泵的结构与特性，熟悉离心泵的工作方式和操作流程。 2、能够进行单泵、双泵串并联操作。 3、熟悉组成管路的各种管件、阀门，了解温度、压力、电功率、流量等就地显示仪表及传感检测设备，掌握涡轮流量计的测量原理及使用方法。 4、测定恒定转速条件下泵的扬程(H)、轴功率(N)以及效率（η）与泵的流量(Q)之间的泵特性曲线。 5、测定流量调节阀某一开度下管路特性曲线。 6、能够进行双泵串、并联性能测定和管路特性测定。 7、改变离心泵转速测定泵的扬程(H)、轴功率(N)以及效率（η）与泵的流量(Q)之间的泵特性曲线。 8、全触摸集成化控制，高稳定数据传输，硬件加密。 |
|||
| 设计参数 |
单泵：液体流量：0.2～7.2m3/h，离心泵出口压力：0-0.2MPa，离心泵的扬程(H)：0-20m，离心泵轴功率(N)：0.43-0.85KW，离心泵效率（η）：0-60%，离心泵转速：0-2900r/min。 双泵串联：液体流量：0～10.5m3/h，离心泵出口压力：0-0.4MPa，离心泵的扬程(H)：0-40m，离心泵轴功率(N)：0.43-1.85KW，离心泵效率（η）：0-60%、离心泵转速：0-2900 r/min。 双泵并联：液体流量：0～14.0m3/h，离心泵出口压力：0-0.2MPa，离心泵泵的扬程(H)：0-20m，离心泵轴功率(N)：0.43-1.85KW，离心泵效率（η）：0-60%、离心泵转速：0-2900 r/min。 液体温度：常温。 |
|||
|
公用设施 |
水：装置自带水箱，连接自来水。实验时经离心泵进入测试管路，循环使用。 电：电压AC220V，功率2.0kW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。 实验物料：清洁自来水,外配设备：无。 |
|||
| 主要设备 |
1、单相矢量变频器，规格：（0-50）Hz。 2、压力传感器：测量范围0-0.6MPa 精度0.5级，数量2个；。 3、负压传感器：测量范围-0.1-0MPa 精度0.5级，数量2。 4、光电转速传感器：测量范围0~2999rpm，精度1rpm，转速检测机构。 5、DN40涡轮流量计：1~20m3/h，4-20mA远传输出数字显示，流量检测机构。 6、304不锈钢离心泵：功率0.55KW，流量范围0-7m3/h，数量2台。 7、水箱：容积约120L,带贮水排空底阀，管路循环回水与泵吸入口间隔板设计。 8、管路：304卫生级不锈钢，管道法兰连接涡轮流量计。 9、温度传感器：Pt100，分辨率0.1℃，精度0.5%。 10、电器：接触器、开关、漏电保护空气开关。 11、中央处理器：执行速度0.64μs，内存容量16K，功能：数据处理运算。 12、模拟模块：高达16位分辨率，总和精度±0.5%，内建RS485通讯模式。 13、温度模块：分辨率0.1℃，精度0.5%，内建RS485通讯模式。 14、显示终端：采用一体机平板触摸电脑，全程数字化触摸屏控制操作。HMI：投射式触控技术，5000万次触摸点，内存4G，功能：中央处理器数据显示控制。 15、额定电压：220V，总功率：1.5kW。 16、外形尺寸：2000×650×1900mm（长×宽×高），外形为可移动式设计，带刹车轮，高品质铝合金型材框架，无焊接点，安装拆卸方便，水平调节支撑型脚轮。 17、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理 念配套，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生 工程化理念。 18、配套测控软件可以实现实验数据实时在线采集显示数据、曲线及设备运行状态等。通过WIFI技术实现终端覆盖。 |
|||
| 测控组成 | 变量 | 检测机构 | 显示机构 | 执行机构 |
| 液体温度 | PT100铂电阻 | 触摸屏 | 无 | |
| 液体流量 | 涡轮流量计 | 触摸屏 | 变频器 | |
| 泵进口压力 | 负压传感器 | 触摸屏 | 无 | |
| 泵出口压力 | 压力传感器 | 触摸屏 | 无 | |
| 泵功率 | 功率变送器 | 触摸屏 | 无 | |
| 电机转速 | 光电传感器 | 触摸屏 | 无 | |
友情提示：
1、设备验收：各采购单位收货时请检查离心泵综合实训装置的货品外观，核实离心泵综合实训装置的数量及配件，拒收处于受损状态的设备；
2、设备质保：茂育将为各采购单位提供离心泵综合实训装置使用说明书和质保期，在质保范围内提供对离心泵综合实训装置的免费维修，超出条件承诺时提供对设备的有偿维修；
3、设备退换货：各采购单位单方面原因导致的离心泵综合实训装置选型错误或设备购买数量错误，造成离心泵综合实训装置的退换货要求，将不被接受；
4、设备货期：对离心泵综合实训装置的发货期为参考值，如您需要了解离心泵综合实训装置的精确货期，请与上海茂育公司的销售人员联系；
5、咨询电话：如各采购单位对离心泵综合实训装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关离心泵综合实训装置的技术咨询；
