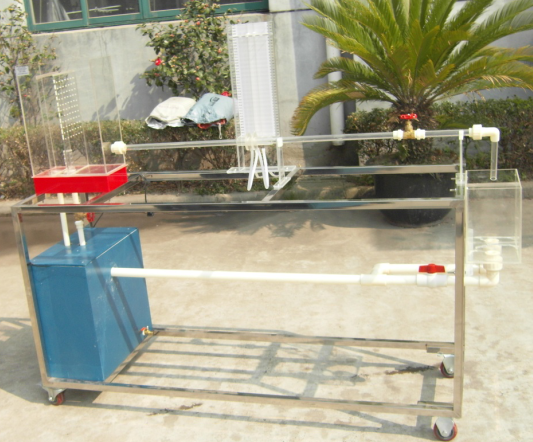

MYLT-2自循环文丘里流量实验台

自循环文丘里流量实验台-实验目的：
1、了解文丘里流量计的原理。
2、通过测出的压差与流量关系曲线，确定文丘里流量计的流量系数μ值。
3、可定量测量管道流量，给出流量系数与Re数的相关性。
二、配置组成：
1、有机玻璃恒定水箱
2、水泵
3、文丘里管
4、测压架
5、移动标尺
6、塑料蓄水箱
7、计量水箱
8、连接管
9、阀门
10、不锈钢支架。
三、技术参数：
1、运行环境：温度0-400C，相对湿度：≤90%RH，电源：220V/50Hz，可连续操作。
2、实验水箱是由有机玻璃精制而成，并带有稳压溢流口。
3、文丘里管为φ21，总长1000mm，。有机玻璃制作。
4、蓄水箱是由PVC板制做而成，容积为：50L；
5、水泵：功率90W，扬程：8m，额定流量：10L/min。
6、测压由φ8×600mm的透明有机玻璃管固定在测压架上精制，并带有测量标尺。
7、框架为不锈钢，结构紧凑，外形美观，流程简单，操作方便。
8、外形尺寸：1500×470×1500mm

---
