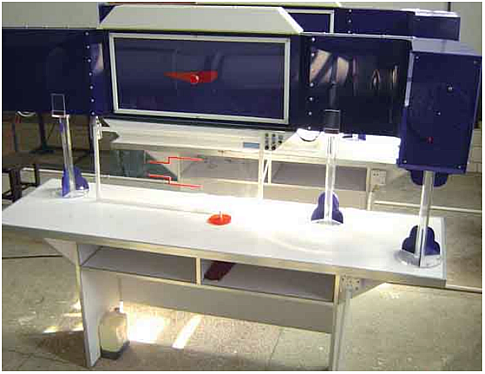

MYLT-14烟气流线实验设备

烟气流线仪[烟风洞]-实验目的：
利用烟流法观察空气流过物体周围的流动图形。
二、主要配置：

1、风道
2、调速风机
3、发烟装置
4、试件
5、照明装置
6、实验桌。
三、技术参数：
1、试件：机翼、圆柱体、突扩、突缩
2、电源：单相/220V ，功率：0.1KW
3、工作环境：常温。
4、重量：60㎏。
5、外形尺寸：2000×500×1700（㎜）。
四、实验原理：
烟风洞是翼型线流的流谱，其特点是：气流流过翼型时，烟流变密，流速加大，压力降低，翼型前部烟流分叉的地方是驻点，在该处流速等于零。在翼型尾部某一区域，烟流被冲散、反映流动及不规则、这里是旋涡区。随着冲角的加大、上下翼面烟流的稀密程度相差愈大、压力差愈大。上翼面速度V大、压力P小、产生吸力。下翼面速度V小、压力P大、产生压力。
当冲角大于某一角度时、气流从翼型前缘就开始分，旋涡区过于扩大，这时升力迅速降低，阻力急剧增加，这种现象称为“失速”此时的冲角称为“失速冲角”，低速翼型的失速冲角一般在15º～20º之间。
五、实验说明：
1、点上卫生香，放入发烟器并卡住，使其产生烟流；
2、打开日光灯，按装机翼组件，调整机翼的冲角，使其中的一根流线对零度角，形成驻点，使其速度V=0；
3、打开仪器风扇，使风洞内的空气流动并调节风扇转速，导直烟流；
4、改变冲角、观察烟流的变化；
5、冲角>15º～20º时，观察翼背面的旋涡区变化；
6、观察园柱绕流。将机翼试件取下，换上园柱试件；
7、取下机翼组件，还可换上突扩突缩组件，或是改变试件结构变成渐阔渐缩，观察流线。
