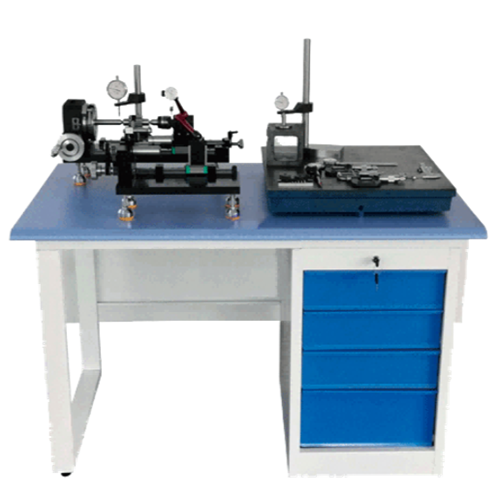

MY-600公差配合与精度检测组合实训装置

公差配合与精度检测组合实训装置是教学与科研人员根据《公差配合与技术测量》课程的基本教学要求，以及现代企业对精度检测工程技术人员的实际要求，精心设计的一套实际零件精度检测组合实训产品。它由《零件尺寸精度检测》、《形状位置精度检测》及《表面粗糙度对比检测》三大部分组成。其目的是通过零件尺寸误差、形状位置误差及表面粗糙度的检测，加深学生对误差及公差基本概念的了解，掌握误差测量方法的技能，为《公差配合与技术测量》课程的学习，以及公差配合知识在后续课程中的应用奠定扎实的基础。
具体功能有以下三点：
误差测量训练；
合格零件判断训练；
（3）误差分析训练。
二、产品特点
1、项目实际化：以真实零件为检测对象，以实际量具为检测手段；
2、功能系统化：误差测量、合格零件判断、误差分析三位一体训练模式；
3、学生大众化：小型组合台式训练装置，两三人一组，让尽可能多的学生获得充分的训练机会；
4、教学标准化：配套的标准图纸、指导书，教和学都十分方便、教学效果显著；
5、管理便利化：检测零件、测量工具、标准图纸及指导书均放在组合台训练中，管理十分方便。
三、训练项目
1、零件尺寸精度检测
训练一 零件基本尺寸检测
训练1-1 游标卡尺检测零件长度尺寸
训练1-2 外径千分尺检测零件外圆尺寸
训练1-3 内径百分表检测零件内圆尺寸
训练二 零件配合尺寸检测
训练2-1 轴与孔配合尺寸检测（一）
训练2-2 轴与孔配合尺寸检测（二）
训练三  滚动轴承尺寸检测
训练3-1 深沟球轴承基本尺寸检测
训练3-2 轴承与轴颈配合尺寸检测
训练3-3 轴承与孔配合尺寸检测
训练四  平键及花键尺寸检测
训练4-1平键基本尺寸检测
训练4-2平键配合尺寸检测
训练4-3花键基本尺寸检测
训练4-4花键配合尺寸检测
训练五 普通螺纹尺寸检测
训练5-1普通螺纹基本尺寸检测
训练5-2 外螺纹中径尺寸检测
训练5-3 用螺纹环规和塞规检验内、外螺纹
训练六 齿轮尺寸检测
训练6-1齿轮基本参数测量与计算
训练6-2 齿轮齿厚尺寸检测
训练6-3 齿轮公法线长度尺寸检测
2、形状位置精度检测
实训一 零件形状误差的测量与检验
实训1—1直线度测量与检验
实训1—2平面度测量与检验
实训1—3圆度测量与检验
实训1—4圆柱度测量与检验
实训二 零件位置误差的测量
实训2—1 平行度测量与检验
实训2—2 垂直度测量与检验
实训2—3 同轴度测量与检验
实训2—4圆柱跳动测量与检验
实训2—5端面跳动测量与检验
实训2—6 对称度测量与检验
实训三 齿轮形位误差的测量与检验
实训3—1齿圈径向跳动测量与检验
实训3—2齿轮齿向误差测量与检验
3、表面粗糙度对比检测
训练一 外圆车削表面粗糙度对比检验
训练二 端铣表面粗糙度对比检验
训练三 刨削表面粗糙度对比检验
训练四 平面磨削表面粗糙度对比检验
四、技术参数
1、工作台尺寸：1200×700×750；
2、总重量：150(kg)；
3、大理石平板：500X400（00级）；
4、外观颜色：组合绿蓝色；
5、类型：台式(检测装置、检测零件、标准图纸及指导书均放在一个精制的台桌里)。
6、教学资料：实训指导书；
五、零件形位误差精度检测
1、微型跳动检测仪（一台）
（1）外形尺寸：455×120×325mm；
（2）重量：20(kg)；
（3）精度：6级；
（4）检测范围
1）跳动测量轴：长度：50—100mm；直径￠10—80mm；
2)检测齿轮：模数1—5；齿数17—22，齿宽10—50mm；
3)配套量具：千分表￠50/0.001（一块成量）。
（5）配套检验零件（不锈钢）：
1）台阶轴（7级一根）：￠30－60，长度95mm；
2）齿轮（7级一根）：模数3；齿数18。
2、微型圆（柱）度、直线度、同轴度检测仪（一台）
（1）外形尺寸:270×100×180mm；
（2）重量:10(kg)；
（3）精度:6级；
（4）检测范围
1）直线度：长度：50—100mm；
2）圆（柱）度：直径￠10—40 mm，长度：60mm；
3）同轴度：外径￠20—50，内径￠10—40mm。
（4）配套量具:杠杆百分表￠50/0.01（一块成量）
（5）配套检验零件（不锈钢）
1）直线度测量块（7级一根）：长度：120mm；
2）圆（柱）度测量轴1（7级一根）：直径￠30，长度：60mm；
3）同轴度测量轴2（7级一根）：外径￠50，内径￠40。
3、微型平面度、平行度、垂直度、对称度测微仪（一台）
（1）外形尺寸:150×100×265mm；
（2）重量:3(kg)；
（3）精度：6级；
（4）检测范围
1）平面（行）度：长X宽：100—100mm；
2）垂直度：直径￠10—60 mm，高度：100mm；
3）对称度：长X宽：50—40mm。
（5）配套量具：百分表￠50/0.01（一块成量）检验方箱（100X100/2级一只）；
（6）配套检验零件（不锈钢）
1）垂直度测量轴：（7级一套）：直径￠50，长度：50mm；
2）对称测量块：（一块长X宽：50—20mm）。
六、零件尺寸误差精度检测
1、精密测量工具（各一件）：
（1）带表游标卡尺（0-150/0.02成量）；
（2）外径千分尺(0-25/0.01成量)；
（3）螺纹千分尺（0-25/0.01哈量）；
（4）公法线千分尺（0-25X0.0上量）；
（5）齿厚卡尺（1-26模数 /0.02上量）；
（6）内径百分表（10—18 X0.01成量）；
（7）螺纹环规（M10—6gT哈量）、螺纹环规（M10—6gZ哈量）、螺纹塞规（M10—6H哈量）；
（8）螺纹样板（60°上海）。
2、检验零件（不锈钢、7级各一件）
（1）测量块:50×16×10mm；
（2）测量台阶轴: 直径￠12-15-20,长100 mm；
（3）测量轴套：外径￠40，内径￠15-32mm；
（4）测量轴承（6201P0级）；
（5）测量花键（25×21×6mm）；
（6）测量平键（5×5mm）；
（7）测量螺纹轴（M10-16，长78mm）；
（8）测量齿轮（Z=20，m=3，齿宽14mm）。
七、表面粗糙度对比检测
1、标准对比样块（哈量）
（1）外圆车削表面粗糙度对比样块（一套）；
（2）端铣表面粗糙度对比样块（一套）；
（3）刨削表面粗糙度对比样块（一套）；
（4）平面磨削表面粗糙度对比样块（一套）。
2、检验零件
（1）外圆车削表面粗糙度对比零件（套）；
（2）端铣表面粗糙度对比零件（套）；
（3）刨削表面粗糙度对比零件（套）；
（4）平面磨削表面粗糙度对比零件（套）。

---
