液压挖掘机基础电器实验台
2024-10-12

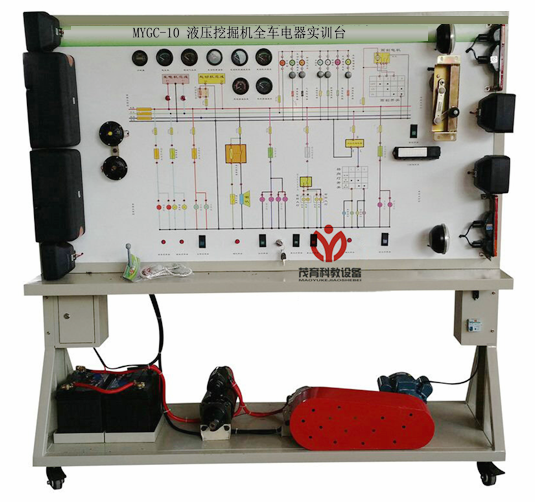

液压挖掘机基础电器实验台
液压挖掘机基础电器实验台
-采用SW-45C液压挖掘机整车电器实物为基础,充分展示仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等电器各系统的组成结构和工作过程。
二、
功能特点:
1、真实可运行的整车电器系统,充分展示整车电器系统的组成结构。
接通电源,操纵示教板上的各种电器开关、按钮、真实演示仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等电器各系统的工作过程。
2、设备面板采用耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图;学员可直观对照电路图和实物,认识和分析整车电器各系统的工作原理。
3、面板上安装有检测端子,可直接在面板上检测整车电器各系统电路元件的电信号,如电阻、电压、电流、频率信号等。
4、设备面板部分采用面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置。
三、
技术规格:
1、外形尺寸(约):1740×650×1700mm(长×宽×高)
2、动力电源:三相四线(或三相五线)380V±10% 50Hz
3、工作电压:直流24V
4、工作温度:-40℃~+50℃
5、三相异步电动机
型 号:YT 100L1-4
电压:AC 220V/380V
功率:2.2KW
转速:1420r/min
6、颜色:7032
7、钢管:40*40*3mm
8、机柜:1.5mm冷板冲压成形,背面设置维修门;
9、移动脚轮:100*60mm
