机电一体化实训室建设

机电一体化专业实训室-是在培养从事机电一体化设备的使用、维护、维修、设备的管理与设计等工作的高素质、高技能、应用型高级职业技术人才。是根据职业教育培训教材编写《机电一体化专业》相关的技能培训要求而研制的，结合当前工业自动化应用技术及器件技术的发展，充分考虑实用性、先进性。根据任务引领式行为导向教学法,以重点培养学生的动手实操能力，团队协作能力,创新能力。




二、机电一体化专业实训室-配置：

序号	设备名称	实验目的	数量

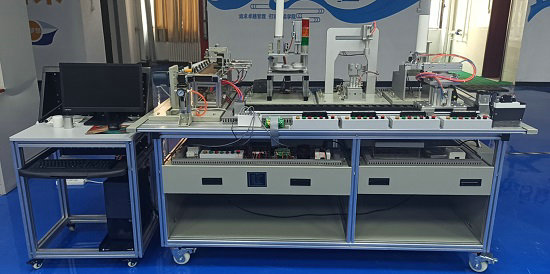

1	MYN-236H自动生产线实训考核装置	1、气动系统的安装与调试项目： 选用该装置配置的单出杆气缸、单出双杆气缸、旋转气缸等气动执行元件和单控电磁换向阀、双控电磁换向阀和磁性开关等气动控制元件，可完成下列气动技术的工作任务： 项目一 气动方向控制回路的安装； 项目二 气动速度控制回路的安装； 项目三 摆动控制回路的安装； 项目四 气动顺序控制回路的安装； 项目五 气动机械手装置的安装； 项目六 气动系统安装与调试； 2、电气控制电路的安装和PLC程序编写项目： 选用该装置配置的PLC模块、变频器模块和指令开关、传感器等，可完成下列PLC应用技术工作任务： 项目七 电动机正反转控制电路的连接与控制程序编写； 项目八 电动机调速控制电路的连接与控制程序编写； 项目九 气动方向控制程序编写；     项目十 气动顺序动作控制程序编写； 项目十一 气动机械手控制程序编写；     项目十二 皮带输送机控制程序编写； 项目十三 机电一体化设备控制程序编写； 项目十四 自动生产线控制程序编写。 3、机电设备安装与调试项目 选用该装置配置的机电一体化设备部件、PLC模块、变频器模块和指令开关、传感器等，可完成下列机电设备安装和机电一体化技术的工作任务： 项目十五 传动装置同轴度的调整；    项目十六 皮带输送机的安装与调整； 项目十七 搬运机械手设备安装与调试； 项目十八 物件分拣设备的安装与调试； 项目十九 送料设备的安装与调试；     项目二十 自动生产线设备安装与调试。 4、自动控制系统安装与调试项目 选用该装置配置的机电一体化设备部件、PLC模块、变频器模块和指令开关、传感器等，可完成下列机电设备安装和机电一体化技术的工作任务： 项目二十一 多种传感器的安装与调试；    项目二十二 机械手的自动控制； 项目二十三 皮带输送机的自动控制； 项目二十四 机电一体化设备的自动控制； 项目二十五 PLC控制系统的安装与调试；   项目二十六 自动生产线的安装与调试。 5. PLC工业通讯网络的安装及调试 系统选用三菱PLC主控制器，配合FX1N-485BD网络模块，基于本网络通信功能，可完成下列工业现场总线通信技术训练任务： 项目二十七N:N网络的硬件连接、调试 项目二十八N:N网络参数设置、调试 项目二十九基于多台PLC的复杂网络数据读写程序编写与调试	5套

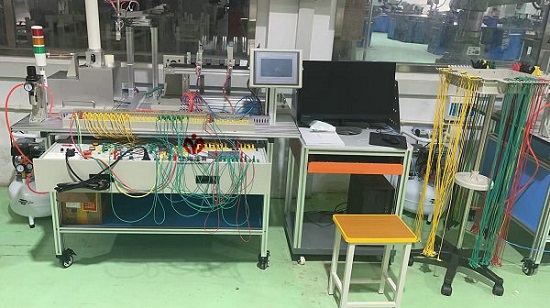

2	MY-18 光机电一体化实验考核装置	1、气动系统的安装与调试： （1）气动方向控制回路的安装； （2）气动速度控制回路的安装； （3）气动顺序控制回路的安装； （4）气动机械手的安装； （5）气动系统气路的连接； （6）磁性开关的位置调整； （7）气动系统调试； （8）摆动控制回路的安装； 2、变频器的安装与调试 （1）变频器与交流电机主电路的连接； （2）变频器面板的参数设置与操作； （3）变频器面板控制交流电机调速； （4）通过变频器外部端子控制电机启停； 3、机电设备的安装与调试： （1）传动装置同轴度的调整 （2）皮带输送机的安装与调整 （3）搬运机械手设备安装与调试 （4）物件分拣设备的安装与调试 （5）送料设备的安装与调试 （6）自动生产线设备安装与调试 4、电气控制电路的安装与PLC编程 （1）电动机正反转控制电路的连接与程序编写 （2）电动机调速控制电路的连接与程序编写 （3）皮带输送检测程序编写 （4）气动顺序动作控制程序编写 （5）气动机械手控制程序编写 （6）机电一体化设备控制程序编写 （7）自动生产线控制程序编写 5、步进电机系统的安装与plc控制 （1）直线导轨的安装调试 （2）滚珠丝杠的安装于调试 （3）步进电机系统的安装及连线 （4）步进电机系统的plc控制程序编写 （5）步进电机的位置控制编程 6、自动控制系统的安装与调试 （1）多种传感器的安装与调试 （2）皮带输送检测的自动控制 （3）机械手的自动控制 （4）机电一体化的自动控制 （5）PLC控制系统的安装与调试 （6）自动生产线的安装与调试 7、触摸屏基本控制及设置  （1）触摸屏的接线和基本参数设置 （2）基于触摸屏控制方式的基本指令编程练习； （3）PLC、触摸屏与变频器通信控制。 8、可用于考核或技能竞赛，可考察的职业能力 （1）机械构件的装配与调整能力 （2）机电设备的安装与调试能力 （3）电路安装能力 （4）气动系统的安装与调试能力 （5）机电一体化设备的控制程序的编写能力 （6）自动控制系统的安装与调试能力	5套
3	电脑	i5-12500 内存：8G固态硬盘：512G N(W11H,260W,3+3)显示器 23.8 寸21.5寸。	10台

---
