高级维修电工实训室建设方案

高级维修电工实训室建设-是根据机械工业职业技能鉴定指导中心编写的《电工技师培训教材》，综合目前电工技师的培训内容与方式，并结合了工业实际应用和发展而研制的。本装置能对供用电系统、电力系统继电保护、变电所微机保护、微机保护功能测试、电力系统网络监控、电能计量和综合自动化系统进行操作实训。

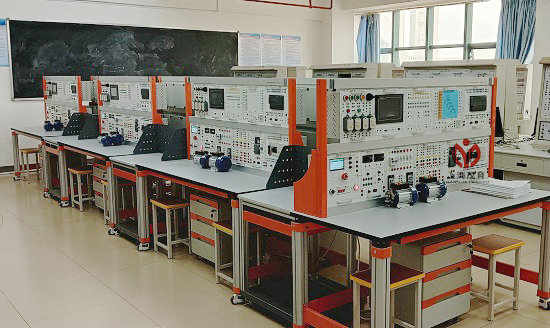

MYN-306高级维修电工实训装置
该装置主要由实训桌、实训模块、实训元器件组成。学生根据实训线路选择合适的元器件，接线全部由学生自行完成，接近工业现场。能完成机床线路，电机控制线路，照明配电的模拟操作、安装调试的综合实训，训练学生动手能力和实操技能。实训项目可自行确定，根据所选的项目选择相应的元器件。也可作为电工考工的考核设备。

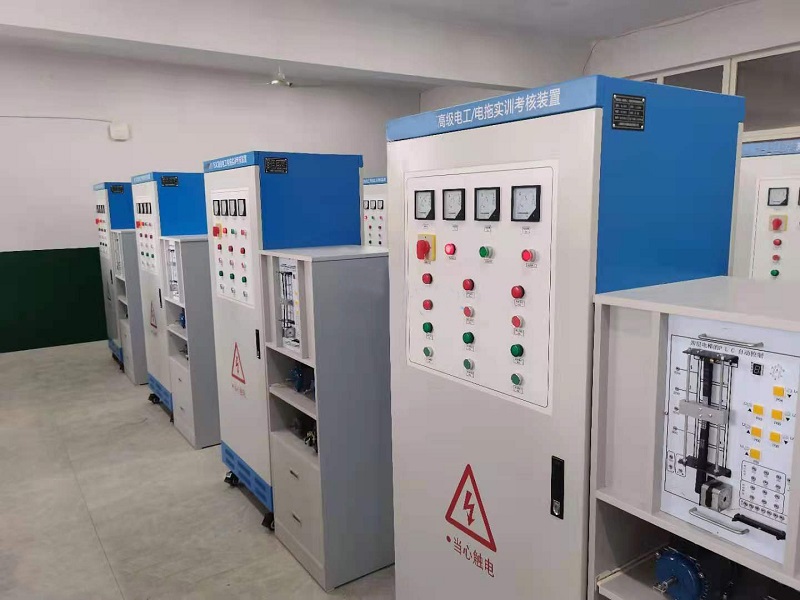

高级电工电气实训考核柜是按照劳动社会保障部颁发的“工人技术等级标准”和“职业技能鉴定规范”的内容要求，整台设备以标准的电气控制柜为主柜，利用柜体的双面空间，按标准电气控制柜设计制造规格，充分利用双面位置，柜内装有完成各种照明电路所需的单相电度表、日光灯、单联开关、插座、感应开关、漏电开关等配件来完成各项控制实验，该电工电气实训考核柜坚持理论联系实际的原则，突出技能训练，注重针对性、实用性、科学性。

二、高级维修电工实训室-配置：

序号	设备名称	实验项目	数量

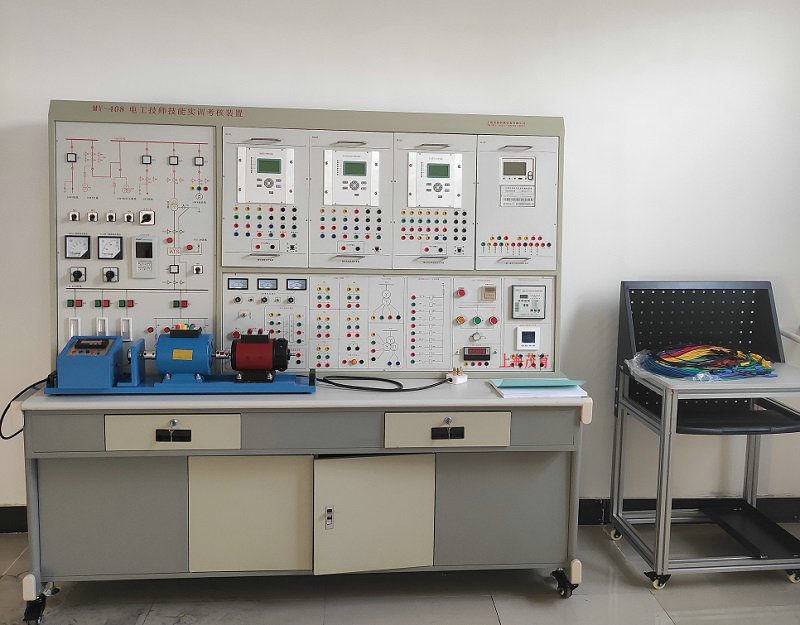

1	MY-408电工技师技能实训考核装置	实训项目： 第一部分：一次系统保护实训： (一)高压线路微机保护 1、微机线路保护装置基本功能 2、过电流速断保护 3、定时限过电流保护与自动重合闸 4、输电线路二段式电流保护 5、二段式过电流保护与自动重合闸前加速 6、二段式过电流保护与自动重合闸后加速 7、微机反时限过流保护 (二)高压电动机保护： 1、电动机启动运行 2、高压电动机速断保护 3、高压电动机定时限过流保护 4、高压电动机过流反时限保护 5、高压电动机负序过流保护 6、高压电动机负序过流反时限保护 (三)变压器保护： 1、系统正常时不平衡电流测量 2、模拟变压器瓦斯保护 3、变压器纵差保护 4、变压器二次谐波制动 5、变压器差动速断保护 6、变压器的过负荷保护 (四)配电与自动装置实训： 1、低压侧负荷调整及功率因数调整 2、双电源自动切换装置功能 3、低压母线双电源切换 4、低压侧无功功率因数自动补偿 5、低压侧过流保护   第二部分：微机保护装置测试实验： (一)微机线路保护装置测试： 1、微机线路保护装置基本功能试验 2、微机过电流速断保护功能测试 3、定时限过电流保护与自动重合闸功能测试 4、线路三段式电流保护功能测试 5、三段式过电流保护与自动重合闸前加速功能测试 6.三段式过电流保护与自动重合闸后加速功能测试 7、微机反时限过流保护功能测试 8、低电压闭锁过电流保护功能测试 9、零序过流保护功能测试 10、低压减载功能测试 11、PT断线报警功能测试 12、微机功率方向过电流保护测试 13、非同期闭锁与重合闸测试 (二)微机电动机保护装置测试： 1、电动机速断保护功能测试 2、电动机反时限保护功能测试 3、电动机零序过流保护功能测试 4、电动机低电压保护功能测试 5、电动机过负荷保护功能测试 6、电动机II段式过流保护功能测试 7、电动机负序过流保护功能测试 8、电动机PT断线功能测试 9、电动机非电量保护功能测试 (三)微机变压器保护装置测试： 1、不平衡电流测量功能测试 2、模拟变压器瓦斯保护功能测试 3、变压器纵差保护功能测试 4、变压器差动速断保护功能测试 5、变压器的过负荷保护功能测试 (四)电能表功能测试 1、电能表接线及基本功能测试 2、有功电能的测量 3、无功电能的测量	10套
2	MY-403C高级电工电气实训考核柜	实验操作项目： 1、触摸开关控制白炽灯电路； 2、白炽灯控制电路； 3、人体感应开关控制楼梯白炽灯电路； 4、声控开关控制楼梯白炽灯电路； 5、日光灯控制电路； 6、单相电度表直接安装电路； 7、单相电度表间接安装电路 8、单相电动机控制电路 9、并励直流电动机调磁调速电路； 10、并励直流电动机电枢回路串电阻调速电路 11、并励直流电动机电枢回路串电阻二级起动控制电路； 12、并励直流电动机电枢反接法正反转控制电路；      13、电流互感器与电流表配用接线电路； 14、电压表、电流表安装电路； 15、三相四线有功电度表直接安装电路； 16、三相四线有功电度表间接安装电路； 17、三相四线无功电度表直接安装电路； 18、三相四线无功电度表间接安装电路； 19、一台电流互感器用于单相回路的接线电路； 20、两台电流互感器接成不完全星形接线电路； 21、三台电流互感器接成星形接线电路； 22、两台电流互感器差接接线电路； 23、三台电流互感器接成三角形接线电路； 24、万能转换开关和电压表测量三相电压接线电路； 25、异步电动机点动控制电路； 26、异步电动机自锁控制电路； 27、具有过载保护自锁控制电路； 28、异步电动机单向点动、起动控制电路； 29、异步电动机两地控制电路； 30、异步电动机联锁正反转控制电路； 31、正反转点动、起动控制电路； 32、双重联锁正反转控制电路； 33、自动往返控制电路； 34、位置开关作自动停止正反转起动控制电路； 35、带有点动的自动往返控制电路； 36、异步电动机星、三角控制电路； 37、接触器控制星、三角控制电路； 38、串电阻降压起动控制电路； 39、异步电动机反接制动控制电路； 40、异步电动机能耗制动控制电路； 41、双速电动机的切换运行控制电路； 42、手动顺序起动控制电路； 43、自动顺序起动控制电路； 44、C620-1型车床控制电路； 45、电动葫芦 电气控制电路； 46、Y3150型滚齿机控制电路； 47、PLC控制电动机启停 48、PLC控制电动机Ｙ/△启动 49、PLC控制电动机正反转 50、PLC控制电动机顺序启动51、PLC控制 电动机往返运动 52、PLC控制电动机Ｙ/△转换时间的调节 53、四层电梯控制系统 注：本装置配备2台三相异步电动机(180W)，一台双速三相异步电动机(180W)，一台直流电动机(180W)，一台四层电梯仿真模型。	10套
3	MYN-306高级维修电工实训考核装置	实训项目 电气控制实训 1. 三相异步电动机的自动开关控制电路 2. 三相异步电动机点动控制线路 3. 单向启动停止控制线路/异步电动机自锁控制电路 4. 三相异步电动机点动与长动控制电路 5. 三相异步电动机两地控制电路 6. 三相异步电动机接触器联锁正反转控制电路 7. 三相异步电动机双重联锁正反转控制电路 8. 自动往返控制电路 9. 三相异步电动机串电阻降压启动控制电路 10. 三相异步电动机星形、三角形控制电路 11. 两台电动机手动顺序控制电路 12. 两台电动机自动顺序控制电路 13. 三相异步电动机电源反接制动控制电路 14. 三相异步电动机能耗制动控制电路   15. 双速电动机控制电路 16. CA6140普通车床电路 17. 电动葫芦的电气控制电路 高级综合电气实训 1. PLC 控制电动机点动和自锁控制 2. PLC 控制电动机手动正反转控制 3. PLC 控制电动机带延时正反转控制 4. PLC 控制电动机星/三角启动自动控制 5. 变频器功能参数设置与操作 6. 变频器报警与保护功能 7. 外部端子点动控制 8. 变频器控制电机正反转 9. 多段速度选择变频调速 10. 变频器无级调速 11. 基于外部模拟量(电压/电流）控制方式的变频调速 12. 触摸屏指示灯对象实验 13. 触摸屏开关对象实验 14. 触摸屏数据显示实验 15. 触摸屏数据输入实验 16. 基于触摸屏PLC控制的三相异步电动机Y/△启动控制 PLC可编程控制器基础电路实训 1.与、或、非逻辑功能测试 2.定时器、计数器功能测试 3.跳转、分支功能训练  4.移位寄存器测试 5.数据处理功能训练 6.微分、位操作测试 7.三层电梯控制 8.自动售货机 9.机械手 10.自动门 11.天塔之光 12.全自动洗衣机 13.自动成型机 19.邮件分拣 20.物料分拣 21.多级传输 22.八段码显示 23.多种液体混合 24.双面铣床 25.电镀槽 26.交流电机正反转控制 27.小车运动 28.搅拌站 29.汽车灯光控制 30.汽车火花塞点火控制 31.加工中心控制 32.隧道监控 33.自动扶梯 34.CA6140普通车床PLC改造控制 35.X62W万能铣床PLC改造控制 36.T68卧式镗床PLC改造控制 37.M7120平面磨床PLC改造控制 38.Z3050摇臂钻床PLC改造控制 39.电动葫芦PLC改造控制 40.Z35摇臂钻床PLC改造控制 41.M1432A万能外圆磨床PLC改造控制	10套

---
