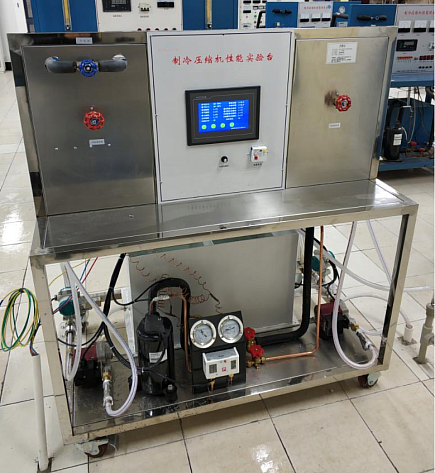

制冷压缩机性能测试装置(数据采集型)

 制冷压缩机性能测试装置(数据采集型）MYCN-12B是专门为职业院校制冷类相关专业而研制的实训装置，根据制冷类行业中空调与冰箱维修技术的特点，针对空调和冰箱的电气控制以及制冷系统的，可测制冷量、功率和计算制冷系数，并可进行热平衡计算。

二、主要技术参数：
1、输入电源：单相三线～220V±10% 50Hz温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m.
2、外观
不锈钢实验台，正面设有电源控制及测量仪表功能板。底部装有四个带刹车的万向轮，便于移动和固定。
3、制冷系统
压缩机、冷凝器、干燥过滤器、手动节流阀、储液器和蒸发器。制冷剂：R22 ；制冷量：3900W。
4、循环水系统
（1） 水泵2只：额定扬程：6~12m；
（2） 冷凝器循环水箱和蒸发器循环水箱
（3） 加热器1只（功率1000W）：输出功率可通过电位器进行调节，用于加热蒸发器循环水。
5、测量仪表
（1） 压力传感器2只（精度0.5级）
量程为-0.1～1.8MPa和-0.1～3.6MPa，分别实时测量制冷系统低压侧压力和高压侧压力
（2） 流量传感器2只
采用涡轮流量传感器，量程为0.04～0.25m3/h，分别测量冷凝器和蒸发器冷却水流量
6、控制仪表
高低压压力控制器1只：实时监测制冷系统低压侧压力和高压侧压力，当高压高于设定值或低压低于设定值时，控制器发出控制信号切断压缩机电源
7、设有漏电保护、可对人身及设备进行有效保护。
8、显示
 嵌入式7寸触摸屏显示所有数据。

---
