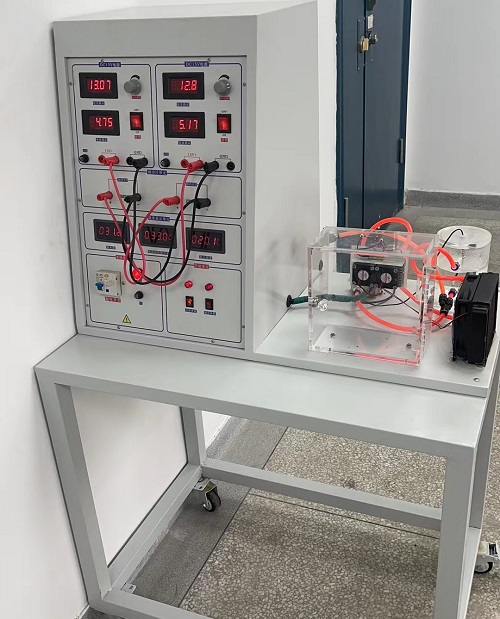

教学型热电/热泵制冷技术实训台

 教学型热电/热泵制冷技术实训台-(MYCN-22D)概述
   热电/热泵制冷技术实训装置采用大功率半导体制冷片，可演示半导体制冷片不同的状态，分别来演示并验证：帕尔帖效应、塞贝克效应。

二、装置特点
1、采用大功率半导体制冷组片，作为主要实训主体
2、可以直观的观察制冷片冷端结冰的全过程，深入掌握半导体制冷片。
3、面板上提供的实验连接端子，可连接帕尔帖效应、塞贝克效应实验，既能定性观察实训现象、参数，又能通过测量仪表定量测量。
4、平台：采用一体化设计，不用再配置实验桌子
三、技术性能
输入电源：单相三线～220V±10%  50Hz
工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃) 海拔＜4000m
装置容量：＜0.8kVA
外形尺寸：1200mm×730mm×1400mm
安全保护：具有漏电保护装置，安全符合国家标准
四、实训装置的基本配置及功能
1、直流数字电压表2个：
测量范围0～20V，A的输入电压、半导体制冷片B的输入电压。
2、直流数字电流表2个：
A的输入电流、半导体制冷片B的输入电流。
3、直流稳压电2个
提供0～15V连续可调的直流电源.10A
4、温度控制器2个
PID智能温度调节器，具有 PID智能温度控制加AI人工智能调节功能，分别可以监测半导体制冷片A、B的冷热端温度、
5、加热器2个：
功率为180W，当制冷片工作在热机时，加热器对其表面进行加热。
6、微型水泵（1个）：
使水冷液循环对半导体制冷片的热端进行散热。
7、led指示灯和直流电机：
Led模块指示灯和直流电机作为负载：当工作在热电效应时时，其输出的电压可以驱led指示灯和直流电机。
8、半导体制冷机组
由两片制冷器、水排、散热器、水泵、玻璃水箱、传热铝板等组成的水冷式半导体制冷机器，可直观观察水冷散热系统的工作原理及现象。
五、实训项目
1、演示并验证帕尔帖效应
2、演示并验证塞贝克效应
3、半导体制冷片热泵效应
4、半导体制冷片热泵时的参数测试
5、半导体制冷片制冷效应
6、半导体制冷片制冷时的参数测试
7、半导体制冷片热电效应
8、半导体制冷片热电效应参数测试

---
