太阳能光伏发电实验装置,太阳能光伏发电实验台

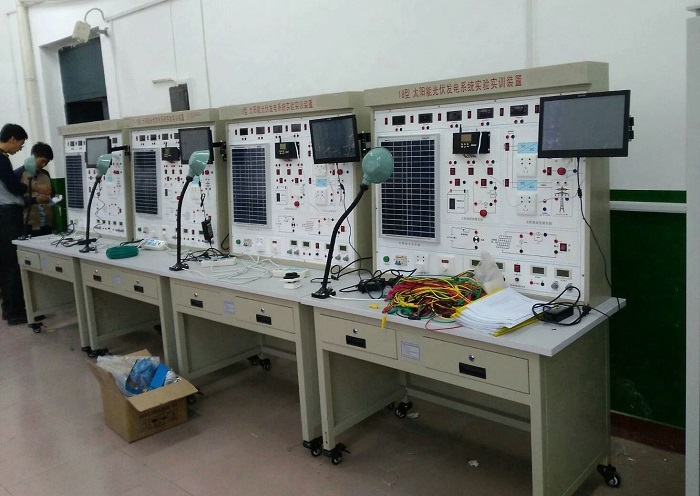

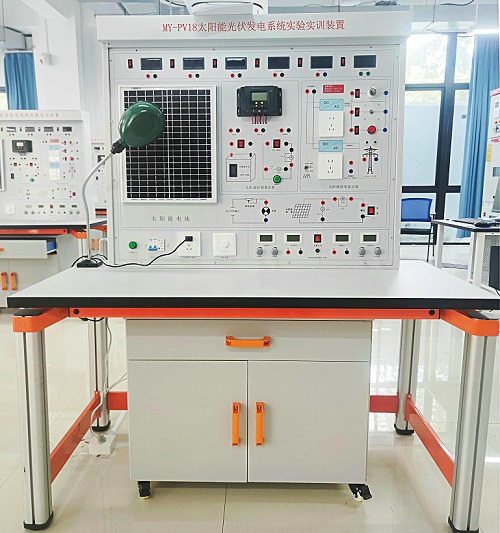

太阳能光伏发电实验装置-是基于太阳能发电，电能的整流、储存和逆变于一体的实训装置。系统分别由模拟太阳装置、光伏电池、控制器模块、离网逆变模块、同步并网模块、仪表监测模块、交直流负载模块和触摸屏等组成
一、主要技术指标及规格：
1）、外形尺寸：1200×750mm×1700mm
2）、太阳能电池组具体参数：
   (1）峰值功率：30W
   (2）最大功率电压：17.5V
   (3）最大功率电流：1.95A
   (4）开路电压：22V
   (5）短路电流：2.2A
  (6）安装尺寸：622*550*18mm
二、太阳能控制器具体功能：
1）使用单片机和专用软件，实现智能控制，自动识别24V系统。
2）采用串联式PWM充电控制方式，使充电回路的电压损失较原二极管充电方式降低一半，充电效率较非PWM高3－6%;过放恢复的提升充电，正常的直充，浮充自动控制方式有利于提高蓄电池寿命。
3）多种保护功能，包括蓄电池反接、蓄电池过、欠压保护、太阳能电池组件短路保护，具有自动恢的输出过流保护功能，输出短路保护功能。
4）具有丰富的工作模式，如光控，光控＋延时，通用控制等模式。
5）浮充电温度补偿功能。
6）使用定制大屏幕LCD液晶显示器、充电、放电，光伏、蓄电池，负载各参数一目了然，一键式操作即可完成所有设置，方便直观。
  ◆ 优良的通讯功能配备独立的上位机软件，保证与PC机之间良好通讯，画面人性化，清晰、直观、操作方便。与PC机连接后对控制器的参数及功能控制更加灵活，充分满足不同教学应用需求。
三、蓄电池：一般为铅酸电池，具有如下特点：
1）自放电率低
2）使用寿命长
3）深放电能力强
4）充电效率高工作温度范围宽
5）增加系统停机时蓄电池电量自动测量功能
四、离网逆变器：正弦波逆变器，具体功能参数如下：
1）纯正弦波输出(失真率<4%)
2）输入输出完全隔离设计
3）能快速并行启动电容、电感负载
4）三色指示灯显示，输入电压,输出电压，负载水准和故障情形
5）负载控制风扇冷却
6）过压/欠压/短路/过载/超温保护
7）输入电压：10-16VDC
8）输出电压：110V/220VAC
9）输出功率：300W
五、负载：
1）直流负载包括：LED灯，风机等；
  2）交流负载包括：节能灯和交流电机等。
六、并网逆变器：并网逆变器具有DC－DC和DC－AC两级能量变换的结构。DC－DC变换环节调整光伏阵列的工作点使其跟踪最大功率点；DC－AC逆变环节主要使输出电流与电网电压同相位，同时获得单位功率因数。
   系统面板设有用来测量DC、AC相关参数的多个测试端口，可测量DC-DC电压电流变化和DC-AC逆变过程中的电压电流及曲线变化和波形对比。
6级功率搜索功能
   在自动调整的过程中，会看到LOW灯不停的闪烁，功率会由0作为起点，向最大功率点加大输出功率，重启最多为6次，然后进入功率锁定状态，锁定时ST灯长亮。
在进行6级功率搜索程序时，所需的时间为10分钟。
宽电压输入（15-62VDC）
二级功率变压转换
◆ 高频双向并网，单向并网功能
◆ 高频直接调制，AC半波合成
◆ 双向并网方式：直接负载消耗，逆向传输AC电流
◆ 单向并网方式：直接负载消耗，禁止逆向传输AC电流
多频率输出功能，可适用于50Hz/60Hz频率的AC交流电
◆ 频率范围：45Hz~63Hz
  ◆ 直接连接到太阳能电池板（不需要连接电池）
七、监测仪表：完成实验时数据的读取，可监测太阳能电池组的电压和电流；并网逆变器输出的电压和电流；离网逆变器输出的电压和电流。
上位机通讯联机界面图
1、电压显示系统：DC 0-50V AC 0-500V自动换挡
2、液晶屏显示：SMD结构
3、测量精度：AC为1级，DC为0.5级
4、响应时间：≤0.5秒
5、电流显示系统：DC O-100MA AC 0-5A AC 0-2A 自动换挡
6、液晶屏显示；SMD结构
7、测量精度：AC为1级，DC为0.5级
8、响应时间：≤0.5秒
9、环境温度：0～50℃
八、模拟实验电源：
1、输入电压：AC220 (V)；
2、频率范围：50/60 (HZ)；
3、输出电压：DC 0-32 (V)；连续可调
4、输出电流：DC 0-2 (A)；连续可调
5、输出功率： 64W；按键式开关。
三、实验项目：
  实验一 太阳能光伏板能量转换实验
  实验二 环境对光伏转换影响实验
  实验三 太阳能电池光伏系统直接负载特性实验
  实验四 太阳能控制器工作原理实验
  实验五 接反保护实验
  实验六 太阳能控制器对蓄电池的过充保护实验
  实验七 太阳能控制器对蓄电池的过放保护实验
  实验八 夜间防反充实验
  实验九 离网型逆变器工作原理实验
  实验十 独立光伏发电实验
  实验十一 并网型逆变器工作原理实验
  实验十二 光伏并网实验
